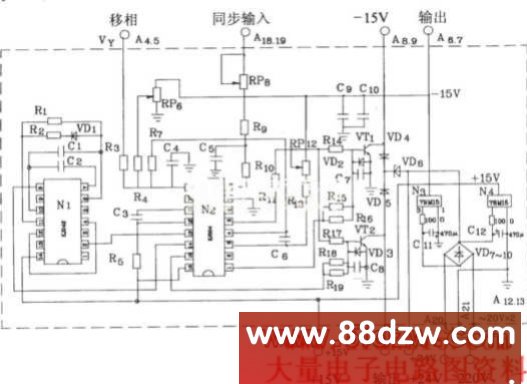

KJZ2可控硅触发板电原理图
[11-21 15:01:50] 来源:http://www.88dzw.com 基本电路电路图 阅读:8583次
文章摘要:相关元件PDF下载:KJZ2 KJ042 KJ004 79M15 78M15 KJZ2可控硅触发组件用于单相桥式全控变流器的触发,该板可将控制电压幅度转换为相应导通角的功率足够大的触发脉冲,每相输出脉冲能可靠地驱动一支大功率可控硅元件,该板有以下特点: a.带有整流稳压器件,产生±15V及+24V直流电压供板子使用,也可供外部使用。 b.输出脉冲是脉冲列。 C.采用专用电路KJ004、KJ042、控制板体积小、调整维修方便。 d.与调节器匹配容易。 该板也可以用于半控或反并联可控硅的调压线路。 电参数:移相电压:0~8V(根据要求可变)。移相范围:≥l70°。
KJZ2可控硅触发板电原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
KJZ2 KJ042 KJ004 79M15 78M15

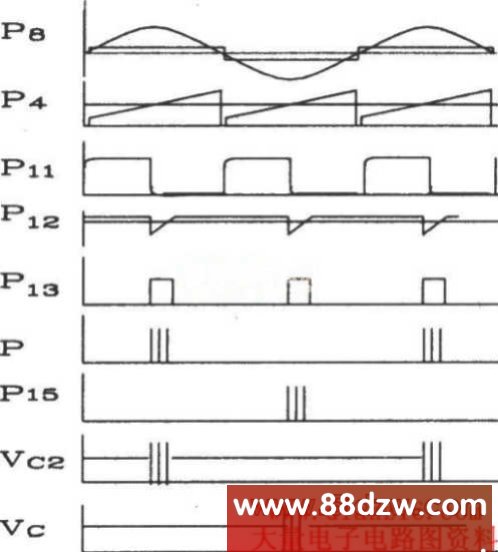

KJZ2可控硅触发组件用于单相桥式全控变流器的触发,该板可将控制电压幅度转换为相应导通角的功率足够大的触发脉冲,每相输出脉冲能可靠地驱动一支大功率可控硅元件,该板有以下特点: a.带有整流稳压器件,产生±15V及+24V直流电压供板子使用,也可供外部使用。 b.输出脉冲是脉冲列。 C.采用专用电路KJ004、KJ042、控制板体积小、调整维修方便。 d.与调节器匹配容易。 该板也可以用于半控或反并联可控硅的调压线路。 电参数:移相电压:0~8V(根据要求可变)。移相范围:≥l70°。交流同步电压:30V(有效值)。触发脉冲形式:a.≤30°脉冲列调制式。b.180-α长脉冲列调制式。输出级允许负载电流:300mA、800mA。脉冲前沿≤1µs。脉冲列频率:5~10kHz。各相脉冲不均衡:≤±3°,≤±5°。电源电压:直流(+15V±5V)%。消耗电流:+15V电流飞<85mA,-l5V电流≤85mA。允许使用环境温度:-l0~+70℃。
