　　4．实物调试

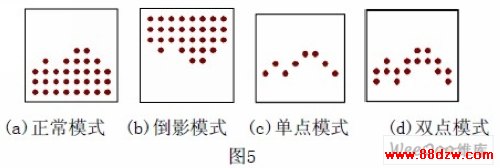

　　笔者利用北京R&C百科融创公司的EDA实验箱，通过扩展导线与外部电路进行连接，将程 序下载到芯片EPM570T100C5进行实物模拟调试，得到如图5所示的显示模式位图。

　　结果表明，本系统达到了设计要求，完成了音频信号的频谱型电平动态显示,具有正常 显示、倒影显示、单点显示、双点显示等四大类显示模式，每一大类显示模式又能实现单红 色、单绿色、$（红绿混合色）三种颜色的自动切换，动态视觉效果好等特点。

　　5．结论

　　本文基于VHDL硬件描述语言，利用CPLD器件EPM570T100C5和LED点阵屏实现了对音频信 号的频谱显示，并在电子设计的各个阶段、各个层次进行计算机模拟验证，保证设计过程的 正确性，拓展了CPLD在显示领域的应用。若将设计思路进一步深入和扩展，则能完成更大屏 幕、更多像素的LED频谱显示，能够方便地应用于商店、商场、卡拉OK等公共场所的LED显示 区域，从而强化视觉效果。
