基于802.16d的定时同步算法改进及FPGA实现,标签:eda技术,eda技术实用教程,http://www.88dzw.com4.2 互相关模块的FPGA实现
互相关模块主要由匹配运算单元、取模器和加法器组成。改进的算法只对输入数据的符号位与本地序列的符号位进行相关运算,并规定输入符号为正取值为1,输入符号为负取值为-1,接着根据输入数据的符号和本地序列的符号构成的16种输入做全排列,将所有可能的相关运算值算好存放在运算模块中,这样就可以根据输入数据的符号来选择相关运算的结果。这等效于把复数相关运算简化为数据选择器来实现。

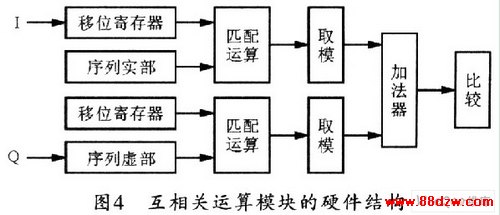

图4所示为互相关模块的FPGA实现框图,其中I、Q两路数据进入模块后,可取出其最高位存入移位寄存器,然后与本地序列做匹配运算。匹配运算模块由64个数据选择器和126个加法器组成,加法运算采用6级流水线来实现,这样,可使系统的运算速率更高。
4.3 仿真结果分析

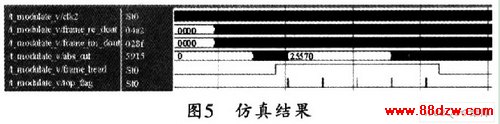

系统中的各模块可采用Verilog HDL语言设计,并可使用Xilinx公司集成设计环境ISE中的ModelSim SE 6.0来完成仿真,仿真结果如图5所示。其中frame_re_dout和frame_im_dout为送入系统的实部和虚部数据,abs_out为延时自相关算法中取模相加的结果,frame_head为采用延时自相关算法使数据升高时得到的一个峰值平台,top_flag为改进自相关算法计算所得的峰值。图中的自相关平台内有5个峰值,这与MATLAB仿真结果相符。最后采用Xilinx公司VirtexⅡpro系列xc2vp30器件进行实现。总共逻辑单元使用率为8%,系统最高工作频率为236.373 MHz 。
5 结束语
本文在研究基于802.16d的OFDM定时同步算法的基础上提出了一种改进的算法,并在FPGA上完成了其硬件电路设计。仿真结果表明该算法在保持了原算法优秀性能的同时,可节省硬件资源,有利于把同步模块和接收部分其他模块集成在单芯片中。同时,该算法也可推广到具有相似前导字结构的802.1 1a等协议中。
