　　0 引 言

　　数字信号处理主要研究采用数字序列或符号序列表示信号，并用数字计算方法对这些序列进行处理，以便把信号变换成符合某种需要的形式。在现代数字信号处理中，最常用的变换方法就是离散傅里叶变换(DFT)，然而，它的计算量较大。运算时间长，在某种程度上限制了它的使用范围。快速傅里叶变换(FFT)的提出使DFT的实现变得接近实时，DFT的应用领域也得以迅速拓展。它在图像处理、语音分析、雷达、声纳、地震、通信系统、遥感遥测、地质勘探、航空航天、生物医学等众多领域都获得极其广泛的应用。随着FPGA技术的高速发展以及EDA技术的成熟，采用FPGA芯片实现FFT已经显示出巨大的潜力。

　　目前用FPGA实现的FFT处理器结构大致分为四种：递归结构、级联结构、并行结构和阵列结构。递归结构只利用一个碟形运算单元对数据进行规律的循环计算，使用硬件资源较少，但运算时间较长。级联结构每一级均采用一个独立的碟形运算单元来处理，相对递归结构速度上有所提高，不足之处是增加了延时用的缓冲存储器使用量。并行结构对一级中的蝶形单元并行实现，阵列结构是将每一级的蝶形运算单元全部并行实现，这两种结构有很高的运算速度，但消耗的资源过大，一般不采用。为了提高运算速度，特别是为了适应多批数据处理，一般采用级联结构实现FFT处理器。

　　1 FFT整体结构设计

　　在FFT算法中，目前大多使用基-2和基-4算法实现级联结构的FFT处理器，除此之外，也可采用基-8和基-16算法来实现。随着基数的增大，对于相同点数的离散数列，处理器所分的级数越少，对缓冲存储器的需求也越小，因此考虑采用基-16算法来实现FFT处理器，但基-16算法只能实现离散数列点数是16的p次幂的FFT。从而，引入混合基思想来改进基-16算法。

　　设x(n)为N点有限长序列，其DFT为：

　　式中：n1=0，1，2，…，r1-1；n2=0，1，2，…，r2-1。将频率变量k(k<N)表示为：

　　k=k1r1+k0

　　式中：k1=0，1，…r2-1；k0=0，1，…r1-1。

　　式(1)可变换为：

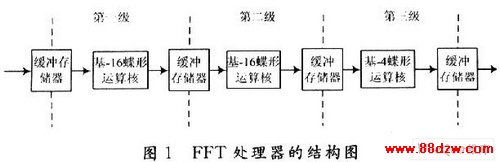

　　设r1=16P，r2=N／16P=2，4，8，式(2)先将原非16的p次幂的N点FFT分解为16P点的FFT；再分解为N／16P点的FFT。首先对输入信号进行16P点的FFT运算，然后将结果乘以一个旋转因子最后将计算出的数据进行一次N／16P点FFT运算，得到的结果即为所需要的N点FFT运算结果。这样处理，既能减少分解的级数，又能使计算离散数列点数只需是2的整数次幂即可。以1 024点为例，只需分解成两级基-16运算模块和一级基-4运算模块即可实现，其FFT处理器结构图如图1所示。在此结构图的前端增加／减少基-16运算模块或将最后一级基-4运算模块改为基-2或基-8运算模块，就可以实现其他离散数列的点数只需是2的整数次幂的FFT运算。

　　2 蝶形运算核的实现

　　2．1 基-16蝶形运算核

　　如果直接将基-16蝶形运算公式转换到硬件中实现基-16运算核，其结构将十分复杂的。因此，采用易实现的频域抽选基-4算法来实现频域抽选基-16蝶形运算核。由基-4蝶行运算单元实现的基-16蝶行运算单元如图2所示。
