　　在用Protel和Powerpcb设计电路板时,通常要在板上标上一些文字,因Protel和 Powerpcb都不支持中文字，那我们有办法解决吗？答案是肯定的，看了这节之后你将会说，原来汉字输入问题是这么容易解决的。

　　所用软件:

　　1.CAXA98[华正电子图版98~2000]

　　2.Protel 2.5、Powerpcb2.01

　　操作步骤:

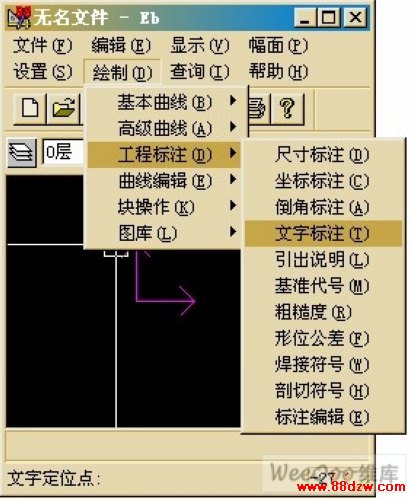

　　<1>启动CAXA 98软件　选择 绘制->工程标注->文字标注 [如图1]

　　

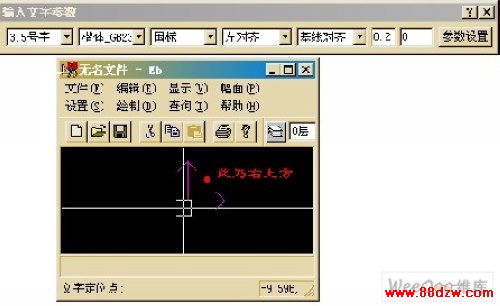

　　<2>　在出现的对话框中，选择要标注的文字的字号大小，默认值为3.5。 【特注:】因CAXA98或AutoCAD200 中使用的单位，与Protel、或PowerPCB使用的单位不同，即：[MM/Mil]所以在选择字号时，选择字号较细的,一般选择0.2号字就可以了,如最后在Protel或PowerPCB中得出的结果不太理想,可适当在此处调整选择好字号,重复操作便很快了解其中的奥妙之处了。另注:所标注文字一定要放在坐标的右上方[如图2-A]

　

　　

　　<3> 在出现［如图3］中输入标注文字回车结束

　　

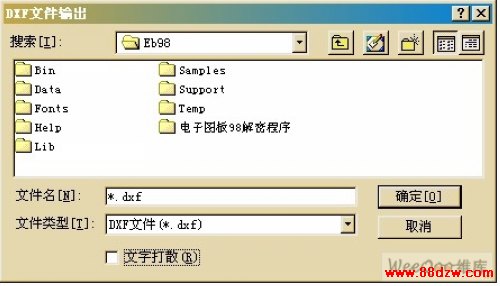

　　<4> 保存文件，选择 文件->数据接口->DXF输出

　　在出现的[如图4]的对话框中，输入保存的文件名， 【注:】选择文字打散。确定即可.

　

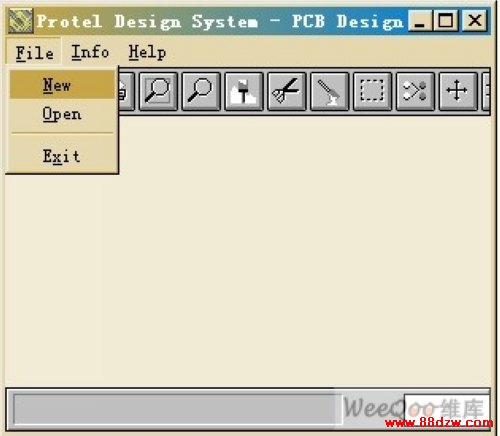

　　<5> 开启Protel,选择File->New 如下图[5]即新建了一个文件。

　

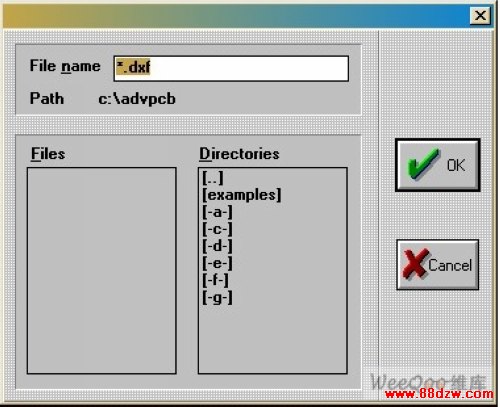

　　<6> 选择File->Import->DXF 出现图[6]

　　

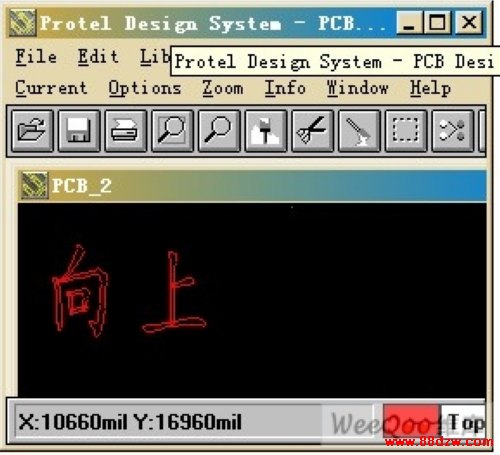

　　<7> 在出现的对话框中，选择先前已保存的*.dxf文件名，确定后，将出现如图[7]

　

　　<8>　选择Edit->Select->All选取全部,OK后，再选择Edit->Copy将全选内容进行复制后，最后打开需要标注的PCB文件，再选择菜单中Edit->Paste进行粘贴，把粘贴的内容放在适当位置,即可大功告成。
