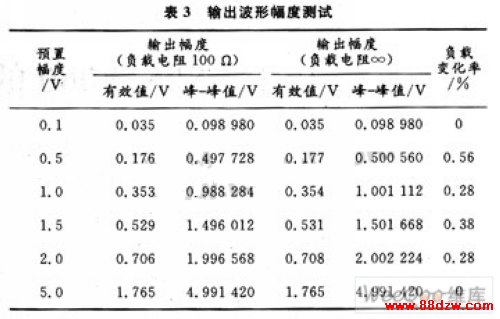

基于CPLD的函数信号发生器设计,标签:eda技术,eda技术实用教程,http://www.88dzw.com由表2可以看出,占空比可以在10%~90%范围内预置。在20 kHz正弦波条件下测得的输出波形幅度数据如表3所示。
由表3可见,电压稳定度方面,在电压的绝对值和预置值之差及带负载和不带负载的情况下,输出电压之差均小于±1/100。
4 结 语
系统采用DDFS技术和单片机控制CPLD的方法,实现了常用的正弦波、方波、三角波和占空比可调的矩形波,频率范围为20 Hz~20 kHz。利用LED显示波形的类型、频率和幅值,并具有输出电路保护功能。经实际调试,该系统的频率范围宽,步进小,幅度和频率的精度高。(中电网)
