　　PCI Express Root Complex IP支持

　　PCI Express是一个复杂的协议。全功能、充分验证的PCI Express IP核能为设计师大大降低设计的复杂性。例如，莱迪思PCI Express Root Complex Lite（RC-lite）核实现了一个x1或x4 Root Complex功能，主要用于PCI Express桥接应用。如图2所示，所有的PCI Express层都使用嵌入式ASIC模块和PCI Express RC-lite软IP核在FPGA中实现。各个模块包括电气SERDES接口、物理层、数据链路层以及支持实现PCI Express Root Complex功能所需的协议栈的最简化的传输层。这个“轻量的”IP专为用于简单桥接PCI Express端点接口和并行本地总线接口应用而优化。

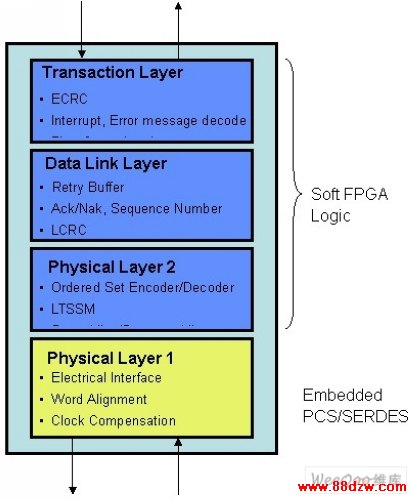

　　图2：PCI Express RC-lite IP协议栈。

　　LatticeECP2M或LatticeECP3 FPGA中实现的PCI Express RC-lite IP实现了低成本、低功耗的PCI Express桥接应用，同时为设计师们提供了定制桥接接口的灵活性。此外，PCI Express硬件*估板和各种参考设计、演示板和软件驱动帮助设计师们快速开始PCI Express设计并缩短产品上市时间。莱迪思还为设计师们提供了一款硬件*估板，用以测试RC-lite IP解决方案。设计师们还可以在实际系统级部署之前，完成其解决方案的互操作性并验证其系统级功能，节省通常设计后调试和性能增强所需的时间和成本。

　　小结

　　PCI Express使设计师们面临很大的设计挑战。接口需求根据器件是否需要连接到其他端点、Root Complex或开关而各不相同。此外，在许多情况下， PCI Express端点需要使用并行总线接口连接到另一器件。设计师们可以使用低成本、低功耗的FPGA平台来实现这些功能，同时保留灵活的可编程架构的所有优点。例如，在一个FPGA中实现PCI Express Root Complex IP功能，为实现这些桥接功能提供了理想的平台。
