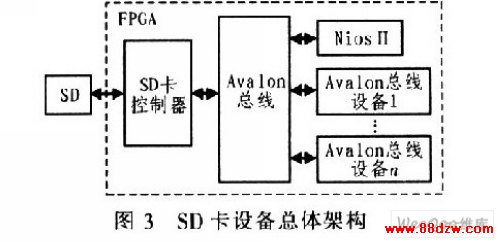

　　从端口的读写时序是通过SD卡控制器完成的，而SD卡的控制器是以NiosⅡ软核处理器外设的形式与处理器相连接的。其关系如图3所示。

2 SD卡的接口协议分析

　　SD卡即可靠数字存储卡(Seeure Digital Memory Card)，是为满足消费电子类产品对安全、容量、性能等有特殊要求的环境而设计的。  SD卡定义了SD和SPI这2种可选择的总线协议。这里研究的是SPI协议下的SD卡设备开发。SPI是面向字节的传输，SPI的命令和数据块都是以8个比特为单位进行分组的。SPI的信息分为控制帧、反馈帧和数据帧，所有的SPI信息都是建立在命令、应答和数据端口标记上的。所有主机和卡之间的通信都由主机控制，主机通过拉低CS信号开始一个总线事务。

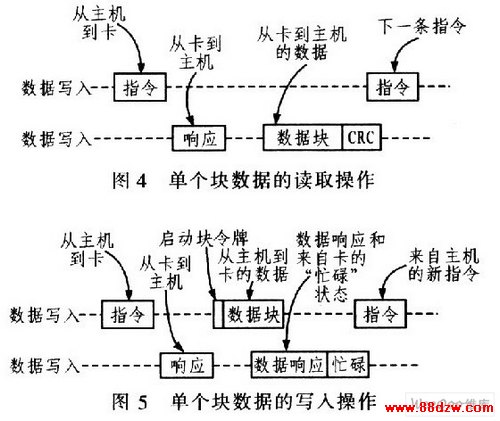

　　SPI模式下，SD卡可支持单个块和多个块的读／写操作，在接收到一个合法的读取命令后，这个SD卡可将用一个应答标志来应答响应，随后的就是一个数据块。在接收到一个合法的写指令时，SD卡将响应一个应答标记，并等待主控制器发送这个数据块。图4为单个块数据的读取操作，图5为单个块数据的写入操作。

3 SD卡驱动设计

　　NiosⅡ软件架构是建立在硬件抽象层HAL(Hardware Abstraction Layer)之上的，HAL为Nios软件开发者提供了编程接口、底层的设备驱动、HAL API以及C标准库等资源。

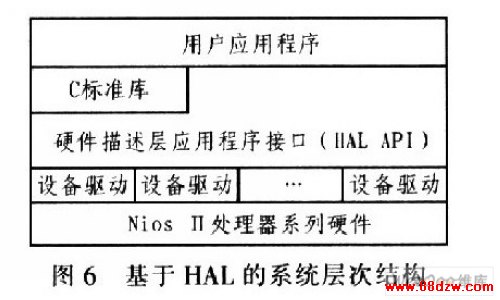

　　HAL系统库为Nios软件设计人员提供了应用程序与底层硬件交互的设备驱动接口，大大简化了应用程序的开发。同时，HAL系统库还为应用程序与底层硬件驱动划分了一条很清晰的分界线，从而大大提高了应用程序的复用性，使得应用程序不受底层硬件变化的影响。基于HAL的系统层次结构如图6所示。

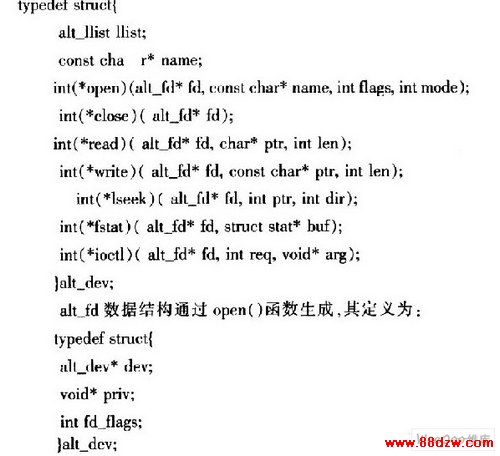

　　SD卡设备属于字符模型设备，其数据结构负责收集一系列用于响应HAL文件系统访问操作的函数指针，函数实体由设备驱动定义。SD卡设备的数据结构如下：

　　其中，dev指向当前字符模式设备的alt_dev数据结构实例；fd_flags代表传递给open()函数的操作选项参数；priv为当前HAL系统代码并未使用该变量。llist代表设备的节点，具有previous和next两个域，分别指向之前和之后注册的设备，这样系统中的所有已注册设备就形成一个设备链，供HAL操作系统内部使用。name即system．h中定义的设备名，表示HAL文件系统的一个装载点。

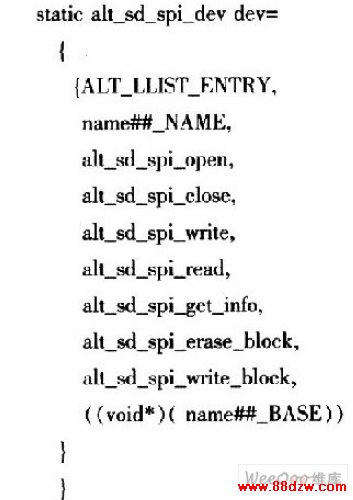

　　其设备的数据结构定义为：

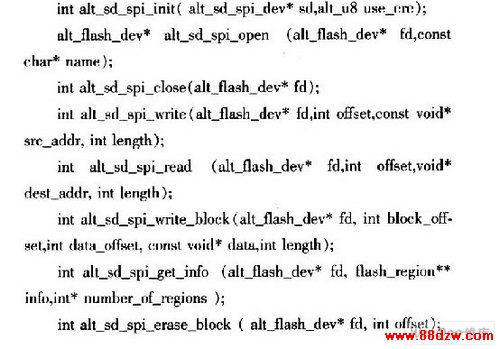

　　在NiosII中，其SD卡的驱动函数具体定义为：

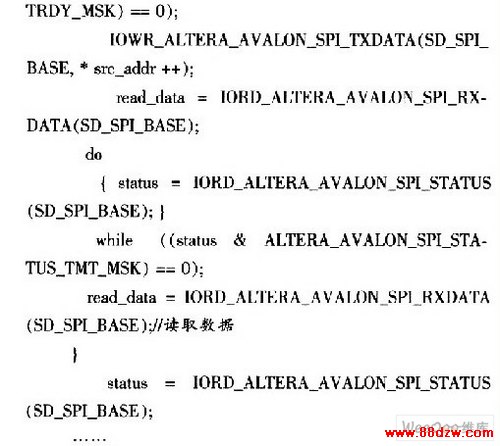

　　以下给出SPI写数据的关键代码：

4 结论

　　基于NiosⅡ软核处理器的设备驱动设计方案具有良好的稳定性和设计灵活性，可以真正按照设计者的需要设计每个细节，使系统整体结构简洁明朗，便于移植和进行二次开发工作。这里通过分析NiosⅡ处理器的总线架构、SD卡的接口协议，给出SD卡设备在NiosⅡ处理器的设计实例，具有通用的意义。
