三端取样集成电路的识别与检测
[11-20 00:54:46] 来源:http://www.88dzw.com 集成电路 阅读:8815次
文章摘要:三端取样集成电路广泛应用于显示器开关电源电路中,其外形酷似晶体管,但其内部结构和晶体管却有着质的区别。表是较常用的三端取样集成电路TL431的测量数据。表 三端取样集成电路TL431的测量数据TL431是一个有良好热稳定性能的三端可调分流基准源。它的输出电压用取样端外接两个电阻就可以任意地设置到从VREF(2.5V)到36V范围内的任何值。TL431的外形结构和内部电路如图所示。三个引脚分别为:阴极(K)、阳极(A)和取样(R,有时也用G表示)。图 TL431的外形结构和内部电路从TL431的内部电路图中可以看出,R端接在内部比较放大器的同相输入端,当R端电压升高时,比较放大器的输出端电压也上
三端取样集成电路的识别与检测,标签:集成电路设计,半导体集成电路,http://www.88dzw.com三端取样集成电路广泛应用于显示器开关电源电路中,其外形酷似晶体管,但其内部结构和晶体管却有着质的区别。表是较常用的三端取样集成电路TL431的测量数据。

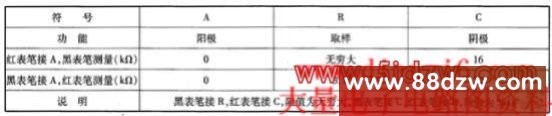

表 三端取样集成电路TL431的测量数据
TL431是一个有良好热稳定性能的三端可调分流基准源。它的输出电压用取样端外接两个电阻就可以任意地设置到从VREF(2.5V)到36V范围内的任何值。

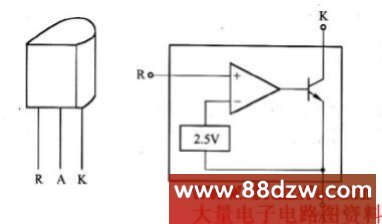

TL431的外形结构和内部电路如图所示。三个引脚分别为:阴极(K)、阳极(A)和取样(R,有时也用G表示)。
图 TL431的外形结构和内部电路
从TL431的内部电路图中可以看出,R端接在内部比较放大器的同相输入端,当R端电压升高时,比较放大器的输出端电压也上升,即内部晶体管基极电压上升,导致其集电极电压下降,即K端电压下降。
