　　译码是编码的逆过程，是将具有特定含义的一组代码“翻译”出它的原意，能完成译码功能的电路称为 译码器。

　　译码器的使用场合非常广泛，例如，数字仪表中的各种显示译码器，计算机中的地址译码器、指令译码 器，通信设备中由译码器构成的分配器，以及各种代码变换译码器等。在实际应用中，有许多译码器集成 芯片可供选择，有二进制译码器、二－十进制译码器和数字显示译码器等。

　　（1）3线－8线译码器74LS138

　　74LS138译码器电路及引脚如图1所示，其真值表见表1，也是74LS138的功能表。

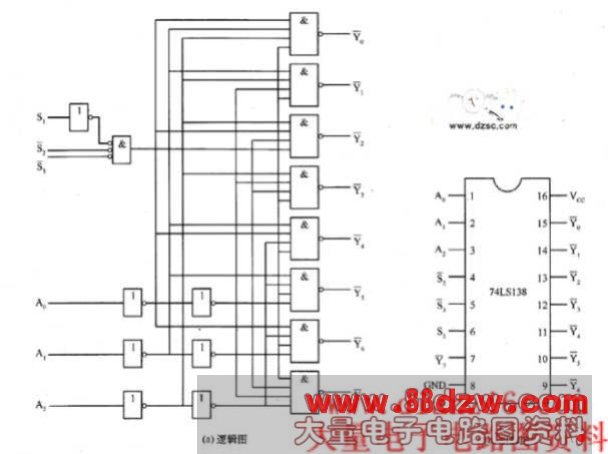

图1 74LS138译码器电路及引脚

　　表1 74LS138译码器的真值表

　　由功能表可知，A2A1A0是输人端，Yo～Y7是输出端。S1S2S3是控制端。S2和S3低电平有效，S1高电平有 效，输出低电平有效。当S2S3均为低电平，S1为高电平时，译码器工作，输出YO～Y7的状态依赖当前输人 逻辑变量A2A1A0的状态。如果S2S3和S1有一个不满足要求，则输出Y0～Y7全为高电平，译码器被禁止。

　　（2）数码显示器

　　在数字系统中，需要将测量或运算结果用十进制数码直观地显示出来。数码显示器是用来显示数字、文 字或符号的器件，现在已有多种不同类型的产品，广泛应用于各种数字设备中，目前广泛使用的显示方式 有点阵式和分段式显示器，常见的显示器有半导体显示器、液晶显示器、荧光数码显示器等。下面仅介绍 半导体七段显示器。

　　半导体数码管是分段式数码显示器件，它有7个字段，每段为一个半导体发光二极管（Light Emitting  Diode，简称LED），其字形结构如图2（a）所示。发光二极管与普通二极管一样，具有单向导电性。当外 加反向电压时，发光二极管截止；当外加正向电压且数值足够大时，发光二极管导通，发光二极管能发出 清晰的光线。选择不同字段发光，可显示出不同的字形，例如当b，c段亮时，显示1.

　　半导体七段显示器分为共阴极接法和共阳极接法两种，分别如图2（b），（c）所示。对于共阴极接法 ，若需某字段亮，则需使该字段为高电平；同理，对于共阳极接法，若需某字段亮，则需使该字段为低电平。

图2 半导体数码管共阴极接法和共阳极接法

　　发光二极管正向工作电压一般为1.5～3V，驱动电流需要几毫安至十几毫安。在实际应用中，应在每个二 极管支路串接限流电阻以防电流过大而损坏二极管。

　　（3）七段显示译码器74LS247

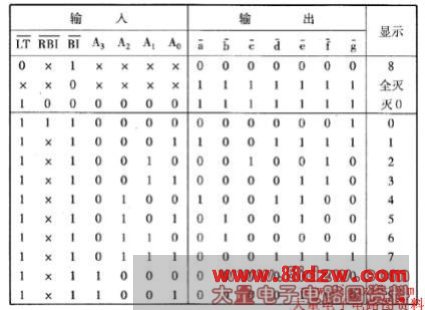

　　七段显示译码器的主要功能是把8421BCD码译成对应于数码管的7个字段信号，驱动数码管，显示出相应 的十进制数码。
