USB设备控制器端点缓冲区的优化技术设计

文章摘要：这里首先简要介绍USB中端点的概念，并给出一款异步FIFO的设计方案。然后根据USB四种传输类型的特点，提出基于该FIFO结构的不同类型的端点缓冲区的设计方案。特别是对于控制端点提出了一种新型的双向异步FIFO结构，在保证控制传输的前提下，减小了将近1／2的电路面积。最后给出在Synopsys平台下电路的VLSL实现结果。USB 2.0规范将USB接口的传输速度提高了40倍。传输速度的提升使得USB设备控制器的设计指标也随之提高，虽然协议中对于缓冲区的设计要求并没有本质上的改变，但是由于总线带宽与传输速度的提高，各个芯片供应商均推出了自己的缓冲区设计方案。为了提高USB接口的数据存取速度，通常

USB设备控制器端点缓冲区的优化技术设计,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

　　这里首先简要介绍USB中端点的概念，并给出一款异步FIFO的设计方案。然后根据USB四种传输类型的特点，提出基于该FIFO结构的不同类型的端点缓冲区的设计方案。特别是对于控制端点提出了一种新型的双向异步FIFO结构，在保证控制传输的前提下，减小了将近1／2的电路面积。最后给出在Synopsys平台下电路的VLSL实现结果。

　　USB 2.0规范将USB接口的传输速度提高了40倍。传输速度的提升使得USB设备控制器的设计指标也随之提高，虽然协议中对于缓冲区的设计要求并没有本质上的改变，但是由于总线带宽与传输速度的提高，各个芯片供应商均推出了自己的缓冲区设计方案。为了提高USB接口的数据存取速度，通常使用异步FIFO来设计端点缓冲区。

　　1  USB协议中的端点及实施方案

　　1.1 USB设备的端点

　　USB主机和设备之间传输的数据是以信息包的格式来传输的，可分为令牌包、数据包、握手包和特殊包。在数据包中包括了主机和设备通信的数据分组。图1是一个典型的USB数据包的格式。

　　PID域是为了增加USB通信的健壮性而设定的数据分组的辨识符；CRC16域是对数据分组进行CRC校验的结果。DATA域是实际传送的数据内容。USB设备控制器会将接收到的主机数据包放入指定的端点缓冲区；或者从指定的端点取出待发送的数据组装成USB信息包发送到主机。

　　由此可见，所谓端点实际上是主机与设备之间通信的来源或目的，所有的传输都要传送到设备的端点，或是由设备的端点发出。一系列相互独立的端点在一起就构成了USB逻辑设备。从物理层的角度来看，端点是一块存储器区域，用以缓冲实际接收到或待发送的数据包。

　　USB协议中定义了四种传输类型，分别是控制传输、批量传输、中断传输和同步传输。所有USB设备控制器都应该支持控制传输，其他三种传输方式根据不同的应用背影而用于不同类型的设备。按照传输类型可将端点分为控制端点、批量端点、中断端点和同步端点。其中控制端点较为特殊，只有它可以双向的传输数据，而其他端点只能传输单方向的数据。

　　1.2 使用异步FIFO设计USB端点

　　由于USB设备控制器的缓冲区空间是对应各个不同的端点。每个端点所对应的传输方式、传输方向也不同。通常控制端点会连接控制器的MCU单元，而其他类型的端点一般连接设备端的接口。可见USB的端点缓冲区实际上是在串行接口引擎时钟和设备时钟或MCU时钟的两个时钟域之间传输数据。而使用异步FIFO来实现该结构显然是一个不错的选择。

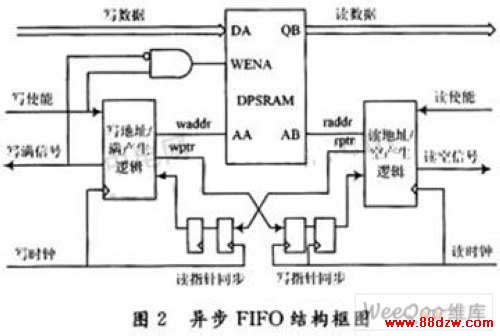

　　图2是本文所采用的异步FIFO的结构框图。该异步FIFO由一块双端口SRAM、写地址／满逻辑和读地址／空逻辑、以及为了消除亚稳态的两级同步电路组成。左端口在写时钟下进行数据的写入操作；右端口在读时钟下实现数据的读出操作。

　　对于异步FIFO的设计，产生准确的空满标准是设计中的核心任务，它与FIFO是否能稳定工作息息相关。写满不溢出，读空不多读是异步FIFO空满标志判断的基本原则。传统的判断方法是另外设置一个状态位，作为最高位，其余位作为地址位，当读写指针的地址位和状态位全部吻合时，FIFO处于空状态；当读写指针的地址位相同而状态位相反，FIFO处于满状态。这种异步FIFO由于是通过直接比较二进制读写指针来判断满和空的，在跨时钟传递时会有毛刺产生。下面将介绍一种通过直接比较格雷码指针的方法生成FIFO的空满信号，从而消除了毛刺，提高了电路的稳定性。

　　比如要设计一个深度为8的异步FIFO，需要使用3 b的格雷码计数器对读写指针计数，与二进制类似，还是需要使用一个状态位来判断满和空状态。此时FIFO的格雷码指针跳变情况如表1所示。
