最后，选择Stop (Shift+F5)可终止调试过程，使应用程序恢复自由运行。

在调试模式下，有3种不同方法查看应用程序：

li>源代码模式(Control+T, S)仅以C代码形式显示程序。
• 汇编模式(Control+T, A)以汇编语言方式显示。单步执行和断点功能可以用于单个汇编行。
• 交错模式(Control+T, I) (见图8)在同一个窗口内同时显示C和汇编代码。

图8. 在交互模式下进行调试

使用寄存器窗口

应用程序在调试模式下停止运行时，可以查看并直接编辑MAXQ2000的寄存器(见图9)。要打开该显示窗口，选择Debug，再选择菜单中的Debug Windows和Registers (1,2,3,4)。可快速浏览4个不同寄存器窗口；通过点击左上部的组(Groups)图标，可以配置窗口以显示不同组的寄存器。

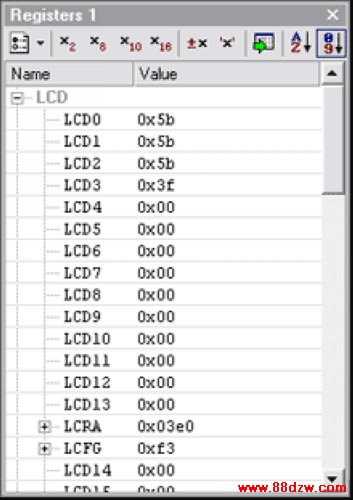

图9. 寄存器窗口

使用Call Stack (堆栈使用)窗口

另一个调试窗口显示了应用程序当前的堆栈使用情况(见图10)。该窗口列出了到达代码当前执行点的所有调用函数。当前正在执行的函数显示在列表最后，调用当前函数的上一个函数显示在上一行。依次类推，一直按这一显示模式进行显示，最后是main()显示在第一行。要打开此窗口，选择Debug，再选择Debug Windows，最后选择Call Stack，或者按下Control+Alt+S。

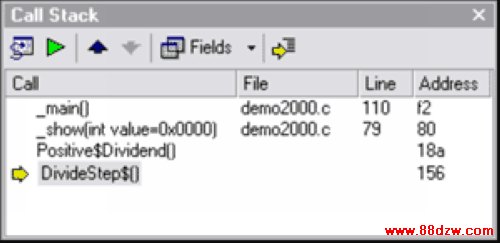

图10. Call Stack窗口

使用变量和观察窗口

Debug和Debug Windows菜单中还提供其它调试窗口。Locals和Globals窗口分别显示局部变量(当前函数或显示范围内)值和全局变量值。局部变量显示窗口见上面图7。还有一个Watch窗口，不仅可以用来显示变量值，而且可以显示任意C表达式的值(见图11)。然而，这些表达式中不能有MAXQ2000寄存器。可以定义4个Watch窗口，每个都有独自的变量和表达式列表。


图11. 观察(Watch)窗口

查看代码和数据存储器

存储器窗口(选择Debug，再选择Debug Windows，最后选择Memory (1,2,3,4))可以进行配置，以显示任意代码段和数据存储器的当前值。这些值在每步执行后或者停在断点处时都将更新(见图12)。另外，可直接点击数据存储器值并输入新值进行编辑。

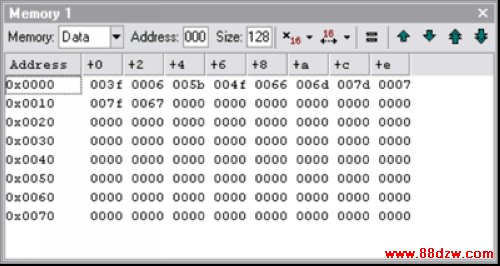

图12. 数据存储器窗口

支持选项

MAXQ平台提供多种支持选项。Dallas Semiconductor开发者管理着一个在线讨论论坛 (English only)，回答用户提出的问题。该论坛也是开发者的新闻发布窗口，它包含最新的可用工具信息和其它感兴趣的问题。

对不适合公开讨论的问题，Dallas Semiconductor工程师们提供两个email地址。

• <Script language=javascript> var name = "micro.software@"; var domain = "dalsemi.com"; document.write (""); </Script> micro.software@dalsemi.com (English only)由软件工程师管理，他们可以帮助解决MAXQ微控制器的编程问题，对使用如Rowley Associates'的CrossWorks等软件工具提供帮助。
• <Script language=javascript> var name = "micro.support@"; var domain = "dalsemi.com"; document.write (""); </Script> micro.support@dalsemi.com (English only)由应用工程师管理，他们可以协助解决电路中使用MAXQ微控制器碰到的硬件和设计问题。
