文章摘要:摘要:MAXQ2000是功能强大的低成本、低功耗微控制器,具备支持多种应用系统的丰富外设。Rowley Associates提供了强大的MAXQ开发环境CrossWorks,在该工具的支持下,可以用C语言编写复杂应用程序并进行调试。本应用笔记说明了如何设置MAXQ2000评估板以及CrossWorks工具的使用入门。作为应用实例,利用LCD显示一个简单计数器,以演示MAXQ2000评估板和CrossWorks的功能。 概述MAXQ微控制器开发平台得到Rowley Associates的CrossWorks编程工具的支持。本应用笔记说明怎样使用CrossWorks v.1.0和MAXQ2000评
Rowley CrossWorks和MAXQ2000评估板入,标签:计算机控制技术,工厂电气控制技术,http://www.88dzw.com摘要:MAXQ2000是功能强大的低成本、低功耗微控制器,具备支持多种应用系统的丰富外设。Rowley Associates提供了强大的MAXQ开发环境CrossWorks,在该工具的支持下,可以用C语言编写复杂应用程序并进行调试。本应用笔记说明了如何设置MAXQ2000评估板以及CrossWorks工具的使用入门。作为应用实例,利用LCD显示一个简单计数器,以演示MAXQ2000评估板和CrossWorks的功能。
概述
MAXQ微控制器开发平台得到Rowley Associates的CrossWorks编程工具的支持。本应用笔记说明怎样使用CrossWorks v.1.0和MAXQ2000评估板来创建、构建和调试面向MAXQ平台的C应用程序。这些说明对以后的CrossWorks版本仍然适用。MAXQ2000微控制器的特性会在下面的“设置”部分进行说明。设置MAXQ2000评估板
写代码前,必须先连接MAXQ2000评估板。评估板包括3块电路板,其中一块带有小型LCD屏。图1为连接有LCD子板的最大电路板,这就是实际的MAXQ2000评估板,稍后我们将进行讨论。将LCD连接到MAXQ2000评估板(见图1)上标号为J3的接头上。

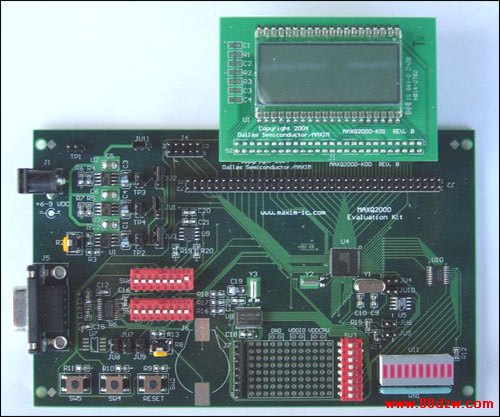

图1. 安装了LCD板的MAXQ2000评估板
MAXQ2000加载器和调试引擎使用JTAG协议进行通信。因为实际上没有用于个人计算机的商业、通用JTAG适配器,所以Dallas Semiconductor提供了一个串口-JTAG转换电路板,即第三块电路板。使用评估板带的小型10芯电缆,将MAXQ2000评估板上标号为J4的接头与JTAG板上标号为P2的接头连接。见图2。注意,连接器红色一侧对应两个板上的引脚1和2。
图2. MAXQ2000评估板与JTAG板连接
MAXQ2000评估板上应该有3个跳线。连接头JU1的引脚1和2应使用跳线相连。同样,JU2的引脚1和2,以及JU3的引脚1和2也应使用跳线相连。另外,确保高频晶振安装在Y1上(靠近电路板上的微控制器)。本应用笔记的演示代码假定采用16MHz晶振,评估板上安装了该晶振。JTAG电路板应该也在JH1、JH2和JH3接头上安装了3个跳线。
该设置还需要一个中心为正的5V ±5%直流电源。关于电源要求的更多信息请参考MAXQ2000评估板文档。将电源连接到JTAG板的电源插孔J2上。
最后,将PC串口与JTAG板相连。使用常规的9芯直通串口电缆,将计算机的一个串口与JTAG板的串口相连。注意:不要连接到MAXQ2000评估板上的串口。图3所示为正确连接。
图3. 串口电缆与JTAG板的正确连接
现在可以开始使用CrossWorks工具了。
在CrossWorks中创建MAXQ2000工程
Rowley Associates为MAXQ提供全功能CrossWorks (30天评估许可),可以从www.rowley.co.uk/maxq/index.htm下载。按照提示安装,安装位置和其它选项选择缺省值。注意,Rowley Associates的MAXQ CrossWorks目前只有基于Windows平台的版本。需要发电子邮件给Rowley Associates,索取30天产品激活密钥,才能继续安装。遵循Rowley Associates网站“支持” (Support)栏的指导说明:评估CrossWorks (Evaluating CrossWorks)。安装完成后,按下列操作运行MAXQ CrossWorks,从开始菜单起,依次选择Rowley Associates Limited,然后CrossWorks MAXQ 1.0,最后CrossStudio。主窗口打开后会显示CrossWorks的功能概要。
创建工程时,首先选择File,然后是New,再选择New Project。在出现的对话框中,从模板中选择C Executable,输入新工程的名称和位置,点击OK (见图4)。
