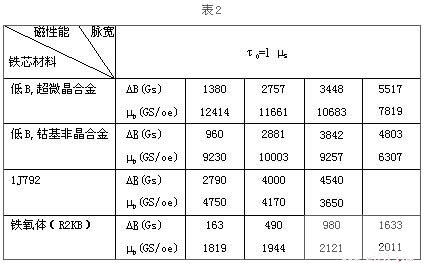

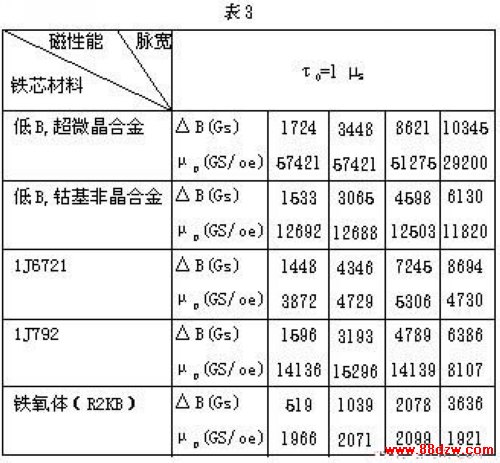

超微晶合金在全波形高压隔离脉冲变压器中的应用,标签:计算机控制技术,工厂电气控制技术,http://www.88dzw.com3.3脉冲磁性能低微晶合金的脉冲磁性能特别优异,其磁通密度增量△B值和对应的脉冲磁导率极高,优于其他软磁合金,表2和表3分别给出了1 和40 两种脉冲宽度下的脉冲磁性能。
四、应用实例

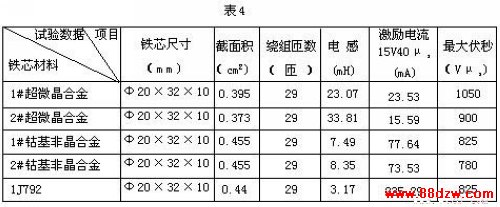

4.1比较试验为了验证低超微晶合金在中小功率脉冲变压器中应用的优越性,在自搭的脉冲电路中对低超微晶铁芯,低钴基非晶铁芯和1J792铁芯进行了脉冲性能试验,证明低超微晶合金具有明显的优势,具体测试数据列于表4。
4.2应用实例
例如,某全波形高压隔离脉冲变压器要求同时变换开启和截尾脉冲,开启主脉冲从0.2 —40 ,截尾脉冲1,脉冲重复频率从400Hz—200KHz ,次级输出为二组脉冲,输出脉冲幅度为6.2V,隔离直流高压25KV,要求输出脉冲在1KΩ负载下,前沿小于20ns,后沿小于60ns。40 脉冲时顶降小于3%,设计采用了 Φ20×32×10 的低 超微晶铁芯,各项指标达到了电路的要求,工作稳定可靠,突破了一般常规脉冲变压器的范畴,实现了全波形、高脉冲重复频率的要求,并具有体积小,重量轻、波形失真小和隔离电压高等特点。
五、结束语
低超微晶在脉冲并要求中的应用,主要是和1J512、1J6721、钴基非晶合金及铁氧体竞争,由于低 超微晶合金的脉冲磁性能最好,是做全波形高压隔离脉冲变压器最好的铁芯材料。实践证明,应用其他低软磁合金铁芯,均达不到电路的高指标要求。 <--endprint-->
