超微晶合金在全波形高压隔离脉冲变压器中的应用

超微晶合金是八十年代末期开发出的一种新型软磁材料，它具有高的磁通密度，低的高频损耗和高的磁导率，是目前公认的综合性能最好的软磁材料，已在开关电源变压器、高灵敏度电流互感器、高频扼流圈和脉冲变压器等器件中得到应用。

　　全波形高压隔离脉冲变压器是浮动板调制器中的重要器件，要求变换的脉冲宽度从上百毫安微秒到上百微秒，脉冲重复频率从几百周到上千周，隔离直流高压在几千伏到几十千伏，并要求输出脉冲波问 超微晶铁芯，已在几个产品中应用，均取得了十分满意的结果，

　　二、变压器对铁芯材料的要求

　　从脉冲变压器的理论分析和实践证明，铁芯是脉冲变压器的核心，其磁性能指标直接影响着脉冲变压器的性能，全波形高压隔离脉冲变压器要求变换的脉冲宽度、脉冲重复频率的范围很宽，即要适应窄脉冲、高脉冲重复频率的工作状态，又要适应宽脉冲的工作,并且要求输出脉冲波形的前沿和顶部失真小。因此，这种脉冲变压器要求铁芯具有二高一低的磁特性，即磁通密度增量△B值高，脉冲磁导率高及脉冲损耗低。

　　理论和实践表明，要设计出脉冲前沿和顶降小的脉冲变压器，磁通密度增量DB值与它对应的脉冲磁导率值是十分重要的参量，是设计全波形高压隔离脉冲变压器的关键数据。要减小输出脉冲波形的前沿失真，必须要使漏感和分布电容的乘积减小，减小漏感和分布电容的方法除改变绕组型式外，最有效最简单的方法是提高△B值，以减少绕组匝数，使脉冲前沿失真减小，从脉冲前沿与△B值的关系式可以十分清楚地说明这一点。
(1)

 　　式中：K——为与脉冲变压器结构有关的系数

　　 ——为初级脉冲电压

　　 ——为脉冲宽度

　　从(1)式可以清楚的看出， 和 是给定的指标要求，当铁芯截面积和系数K一定时，磁通密度增量△B值越高，则脉冲前沿越小，当脉冲前沿保持基本不变时，△B越高，则铁芯截面积可以得到减小，从而减小了脉冲变压器的体积。

　　在脉冲顶部，对脉冲平顶发生作用的参数只有励磁电感，负载阻抗和脉冲源内阻，从脉冲顶部瞬态特性推倒出的顶部降落计算公式为：

　　 (2)
　　式中：
——为励磁电感
——为脉冲源内阻
——折合到初级的负载阻抗

 　　从(2)式表明，脉冲顶部降落与励磁电感成反比。而励磁电感与脉冲磁导率成正比，在其他条件相同的情况下，当脉冲磁导率越高，则顶降 越小，反冲也越小。

 　　温升是一个很重要的考核指标。是设计脉冲变压器的成败关键，只要温升超过允许值，设计即告失败。由于全波形高压隔离脉冲变压器要工作在窄脉冲、高脉冲重复频率的状态，铁损是产生温升的主要因素，所以要求铁芯具有低的高频损耗。

　　三、 低 超微晶合金的磁性能低超微晶合金具有优异的直流磁性能，低的高频损耗和很好的脉冲磁性能，并且，磁稳定性和热稳定性均较好，因此，引起了冶金部门和工程应用部门的极大关注。应用范围不断扩大。

　　3.1直流磁性能

　　1、饱和磁通密度 =12000~13000GS

 　　2、时磁通密度 =11000~11800GS

 　　3、剩余磁通密度=500~1500GS

 　　4、矫顽力=6~15moe

 　　5、初始磁导率 =(6~14)× GS/oe

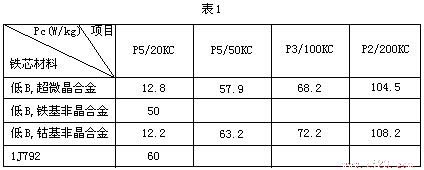

 　　3.2高频损耗低超微晶合金的高频损耗小，与低钴基非晶相当，但比低铁基非晶合金和1J792小得多，表1为这几种合金材料的高频损耗数值。

[1] [2]  下一页
