　　　　　　　　图 4.5：转变为更有用的格式的简单方法（变为对数标度）

我们将模拟结果与图 4.6 中的 OPA227 数据表相比较。请注意，二者几乎相同。这就是说，OPA227 的 TINA-TI 模型能准确进行噪声建模。我们对 OPA627 模型也采用与上述相同的步骤，图 4.7 显示了测试结果，发现 OPA627 模型没能通过测试。OPA627 模型的电流噪声频谱密度约为 3.5E-21A/rt-Hz，而规范要求则为 2.5E-15A/rt-Hz。此外，模型中的电压噪声未体现 l/f 区。下面，我们将为这款运算放大器建模，实现适当的噪声建模。

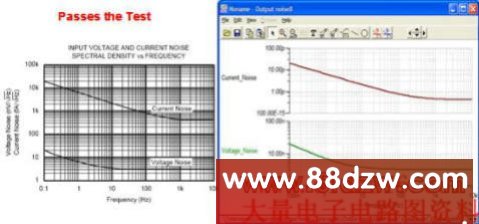

　　　　　　　　　　　　　图 4.6：OPA227 通过建模测试

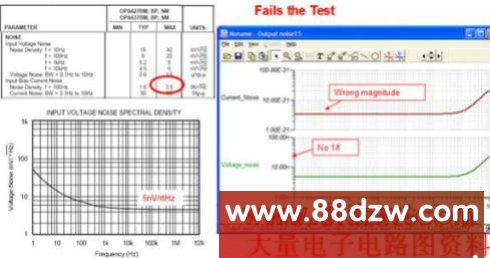

　　　　　　　　　　　　图 4.7：OPA627 未通过建模测试

建立自己的噪声模型

在第二部分中，我们曾介绍过运算放大器噪声模型，它包括运算放大器、电压噪声源和电流噪声源。我们将用分离噪声源和通用运算放大器来构建这一噪声模型。模拟与 Rf 模型 (Analog & Rf models) 公司的Bill Sands为 TI 开发了分离噪声源。您可从 TI 网站 下载这种噪声源，只需搜索 “TINA-TI 应用原理图” 并查找 “噪声分析”文件夹即可。我们还在附录 4.1 和 4.2 中给出了“ TINA 宏”列表。

图 4.8 显示了用于创建噪声模型的电路。请注意，这就是我们此前使用的测试电路配置。该电路配置中有一个连接在输入端之间的电流噪声源。严格地说，实际上有两个电流噪声源。不过，我们从产品说明书很难说清楚这些信号源之间的相互关系。而且，在电流反馈放大器中这些信号源的信号幅度不同。我们在以后的文章中将更详细地探讨上述问题。我们将对电路加以定制，以便对 OPA627 的噪声特点进行适当建模。

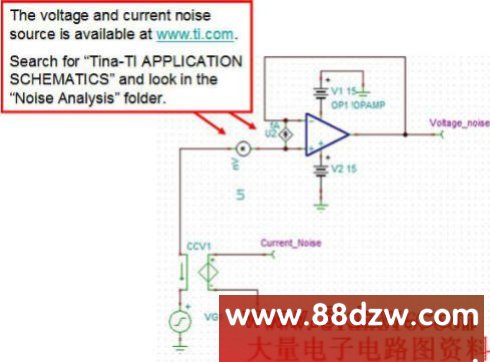

?????????????????? 图 4.8：采用分离噪声源的运算放大器噪声模型

首先，我们应配置噪声电压源。这只需在噪声源上右击并选择 “进入宏 ”即可（见图4.9）。进入“宏”后，弹出文本编辑器，为SPICE宏模型给出了源列表。图 4.10 显示了应加以编辑的 “.PARAM” 信息，以匹配于数据表。请注意，NLF 是l/f 区中某一点的噪声频谱密度（单位为 nV/rt-Hz）。FLW 是选中点的频率。

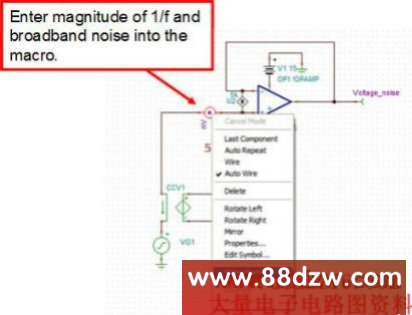

　　　　　　　　　　　　　图 4.9：进入宏以配置噪声电压源

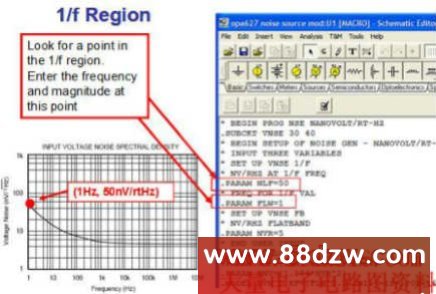

　　　　　　　　　　　　　　图 4.10：输入 1/f 区数据

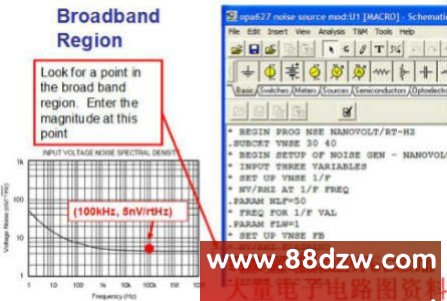

随后，我们应输入宽带噪声频谱密度，这里要用到 NVR 参数。请注意，由于宽带噪声强度就所有频率而言都是一样的，因此这里不需要输入频率（见图4.11）。输入噪声信息之后，我们必须编辑并关闭 SPICE 文本编辑器。点击“校验框”，注意到状态栏会显示 “编辑成功” 消息。在 “文件” 菜单下选择“关闭”，返回原理图编辑器（见图 4.12）。
