　　对多层堆叠装配的返修是需要面临的重大挑战，如何将需要返修的元件移除并成功重新贴装而不影响其他 堆叠元件和周围元件及电路板是值得我们研究的重要课题。虽然业界已有上下温度可以单独控制的返修台， 但要处理如此薄的元件（0.3 mm）实属不易，很难不影响到其他堆叠元件。很多时候可能需要将元件全部移 除然后再重新贴装。对于无铅产品的返修变得尤为困难，多次高温带来金属氧化、焊盘剥离、元件和基板的 变形和损坏以及金属间化合物的过度生长等问题不容忽视。无铅产品的焊盘返修过程中的重新整理本来就是 一个问题。

　　返修工艺过程包括将PoP元件从电路板上移除、焊盘整理（PCB焊盘）、元器件浸蘸粘性助焊剂、贴装PoP 元件和焊接。OKI公司已开发出基于APR 5000返修工作站的PoP返修工艺，下面就返修工艺中各环节的控制进行介绍。

　　（1）PoP元件的移除

　　在移除元件之前首先要对PCBA进行加热，控制组件因为受热不均而引起的翘曲变形成为关键，对于如何进 行预热及设置温度曲线成功移除元件。这里重点介绍如何利用合适的方法和工具实现元件的成功移取。由于 元件很薄，即便只是要移除上层的元件，在加热过程中，下层元件焊点也会重新熔化，这给返修工作带来难 度。如果采用传统的真空吸嘴来移除，不可避免地会使PoP元件之间分离而将底层元件留在PCB上。这样一来 ，势必要再次加热来移除底层元件，多次的热操作会给元件和PCB带来致命的损伤。所以，一次移除多层元 件是关键所在。

　　理想的状况应该是一次性将所有PoP元件整体从PCB上取下，从而可以对PoP元件进行完整的测试，对其失 效机理进行分析。在摘取过程中不要对PoP有机械损伤，如PCB受热时向上卷曲以及任何真空吸嘴造成的向下 的机械压力。同时，一次温度回流将元件取下，避兔多次回流造成对PCB上焊盘的潜在损伤。

　　0KI公司设计出镊形喷嘴专门应用于PoP元件和其他异型元件的移取，其在垂直方向有4个热敏型突出的爪 子，如图1所示。在20℃条件时，4个爪子会自动弯曲大约2 mm，可以将整个多层芯片从PCB上一次性移取， 如图2所示。


　                         　图1 OKI带4个热敏爪的镊形喷嘴                                                图2 温度达200℃ 时镊形喷嘴夹住PoP元件并整体移除

　　（2）焊盘的清洁整理

　　元件被移除后需要对焊盘进行清洁整理。

　　（3）元件的重新贴装

　　底层元件可以利用特殊夹具在焊球上印刷锡膏，或者浸蘸黏性助焊剂。上层元件也可以利用同样的方法来 处理，然后利用真空吸嘴吸取元件，相机对中之后完成贴装，如图3所示。

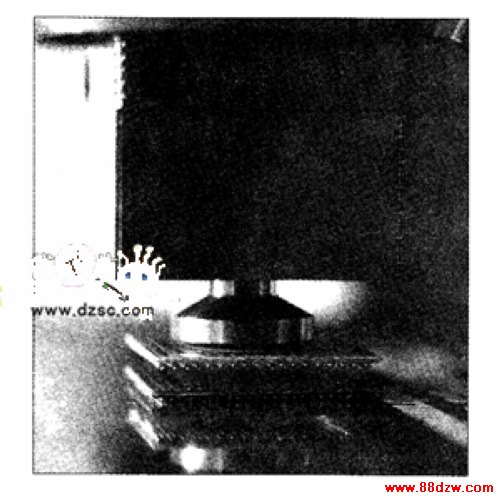

图3 元件重新贴装

　　（4）回流焊接
