概述
使用MAX16922等高频开关调节器时,合理的PCB布线不仅提供干净的电源输出,还可大大节省解决EMI问题的调试时间。本应用笔记概述了相关电路设计的要点,其中优化布线可提供诸多好处。
基本布线原则
1.OUT1:尽量减小输入电容(C1)、电感(L1)、二极管(D1)和输出电容(C2)的环路面积。
2.OUT2:尽量减小输入电容(C3)、电感(L2)和输出电容(C5)的环路面积。
3.将电源地(第9引脚和二极管D1的阳极)在靠近MAX16922下方裸焊盘处通过单点连接到其余地平面。这种连接方式可以降低耦合到器件误差放大器的噪声。
4.采用尽可能短和宽的引线。
优化AC-DC电流通路
MAX16922的开关调节器是器件的最大辐射源。为了降低辐射,开关调节器的无源元件布线非常关键。存在电流阶跃的通路可看作是交流电流通路,将在开关的通、断周期内有电流流过的通路去掉,即得到交流电流通路。可以把在开关的通、断周期内有电流流过的通路看作直流电流通路。
OUT1交流电流通路
DC-DC转换器(OUT1)具有五个无源元件(C3、C5、C12、L1和D1),它们直接连接在开关电流通路。这五个元件对OUT1的辐射和性能有很大影响。图1所示为开关接通期间(内部DMOS开关导通)的电流通路。图2所示为开关断开期间(内部DMOS开关关断)的电流通路。两个电流通路的过度位于电流突变期间,可看作是交流电流通路(图3)。优化元件D1、C3和C5的布线对于提高性能最为重要,其次是L1和C12。
图1. DMOS导通时的OUT1电流通路

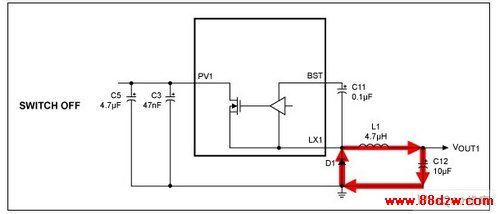

图2. DMOS断开时的OUT1电流通路

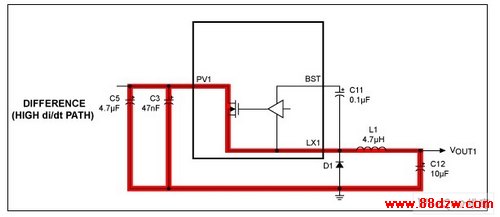

图3. OUT1的交流电流通路给出了两者的过度
OUT2交流电流通路
同步整流DC-DC转换器(OUT2)具有三个无源元件(C10、C13和L2),直接连接在开关电流通路。与OUT1类似,这三个元件对OUT2的辐射和性能有很大影响。图4和图5所示为开关通、断期间的电流通路。图6所示为两个电流通路的过度,即最高di/dt。优化元件C10的布线对于提高性能最为重要,其次是L2和C13。

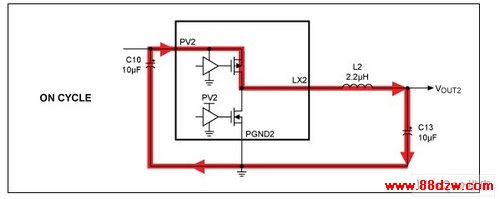

图4. PMOS导通时的OUT2电流通路

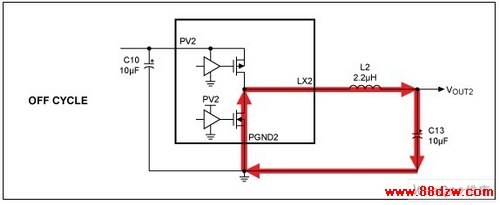

图5. DMOS导通时的OUT2电流通路

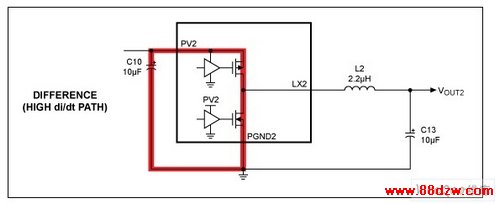

图6. OUT2的交流电流通路给出了两者的过度
OUT1自举电路的交流通路
