MAX16922 PMIC布线指南及示例
[09-12 18:55:18] 来源:http://www.88dzw.com PCB设计 阅读:8225次
文章摘要:DC-DC转换器(OUT1)采用一个高边DMOS器件,它需要一个比LX1引脚(DMOS的源极)电压高出5V的电源。为了产生这个电压,采用一个自举电容连接到LX1和BST之间(图7)。DMOS关断期间,自举电容(C4)由5V LSUP稳压器充电。LSUP输出还用于误差放大器供电。因此,须尽可能保持一个低噪的LSUP电源,以消除噪声对误差放大器的负面影响。最好的办法是降低C4与MAX16922之间的引线电感。将C4尽可能靠近第19引脚(GND)和第17引脚(LSUP)放置,不要使用任何过孔。图7. OUT1自举电容的交流通路在LX节点增加缓冲为了降低开关噪声,在不明显影响电源效率的前提下,LX1的
MAX16922 PMIC布线指南及示例,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.comDC-DC转换器(OUT1)采用一个高边DMOS器件,它需要一个比LX1引脚(DMOS的源极)电压高出5V的电源。为了产生这个电压,采用一个自举电容连接到LX1和BST之间(图7)。DMOS关断期间,自举电容(C4)由5V LSUP稳压器充电。LSUP输出还用于误差放大器供电。因此,须尽可能保持一个低噪的LSUP电源,以消除噪声对误差放大器的负面影响。最好的办法是降低C4与MAX16922之间的引线电感。将C4尽可能靠近第19引脚(GND)和第17引脚(LSUP)放置,不要使用任何过孔。

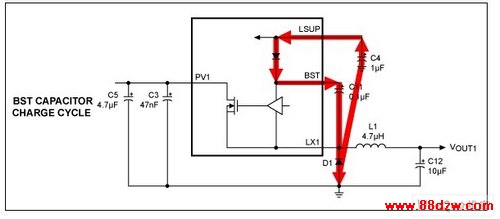

图7. OUT1自举电容的交流通路
在LX节点增加缓冲
为了降低开关噪声,在不明显影响电源效率的前提下,LX1的上升/下降时间应尽可能慢。为了进一步降低辐射,可以在LX1引脚增加一级RC衰减器,抑制LX1的振铃。作为经验值,推荐选用不超过330pF的电容,以确保不会显著影响效率,它也是达到这一目的所需要的最小电容;建议使用2Ω电阻。图13所示原理图中,缓冲器为可选电路,由R2和C13构成。
LX2的升/降时间比LX1快很多。因为LX2与主输入电源相隔离,通常不需要考虑传导辐射问题。但是,在一些案例中,LX2也会对其它器件和/或连接器引脚造成辐射。同样可以在LX2增加一个缓冲器来降低辐射。可以选择同样参数的元件,电容应≤ 220pF,配合使用8Ω至20Ω的串联电阻。
四层PCB布线实例
图8至图11给出了一个四层PCB的布线实例,满足本应用笔记提出的布线准则。图12标注了开关通、断期间的交流、直流通路。

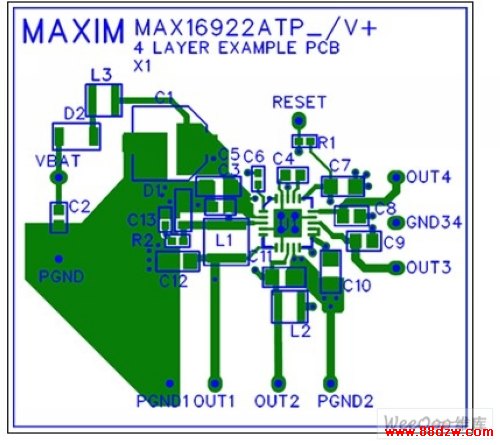

图8. 顶层
图9. 底层
图10. 内部第1层,电源地层。
图11. 内部第2层,地层。

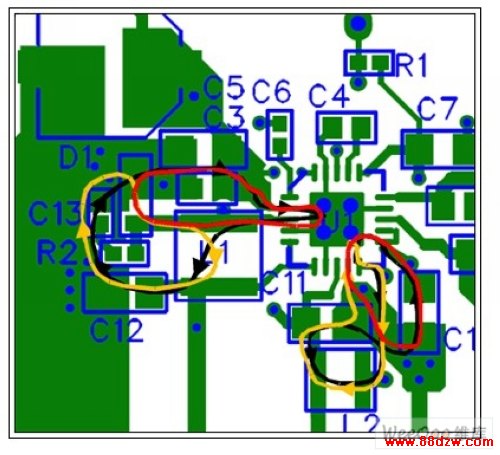

图12. 电流通路:黑色表示开关导通期间;橙色表示开关断开期间;红色是两者的过度。
主电源滤波
主电源的滤波也非常重要,它是降低器件传导辐射的最后一个关键位置。对于MAX16922等高频开关调节器,传导辐射通常发生在FM射频波段(76MHz至108MHz)。为了降低辐射,可以针对该频段增加一个高阻磁珠和/或谐振频率高于108MHz的电感。
结论
对于MAX16922开关调节器的关键无源元件进行合理布线,能够大大降低信号源的噪声和辐射,在项目验证阶段节省大量的时间和精力。
表1. 元件列表

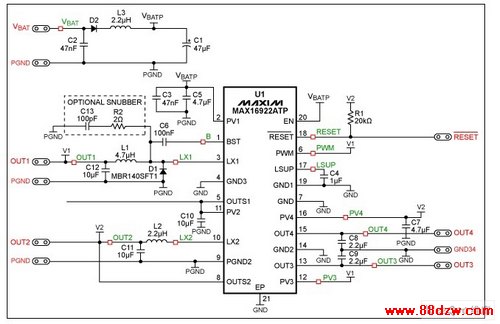

图13. PCB布线原理图
