　　伴音电路如下图所示。

　　1.音频解调电路
　　
　　LA76832内部检波产生的视频信号及第二伴音中频信号一路从（52）脚输出，经外接的高频滤波器抑制掉视频信号，分离出4.5MHz以上的信号，从其（54）脚输入，经内部带通滤波器和PLL电路选出第二伴音中频信号，再经限幅放大后，送至调频检波电路，解调出TV音频信号，从（2）脚输出，送到音效处理电路IC601 （TDA7449）。

　　提示与引导  在LA76832内部，解调出的TV音频信号还送至内部音频切换开关，与（51）脚输入的A音频信号进行切换，切换过程受I2C总线控制。切换后的音频信号经音量控制后，从（1）脚输出，由于该机AV/TV音频在IC601（TDA7449）进行切换，因此未用LA76832内部的音频切换开关。

　　2.音效处理电路

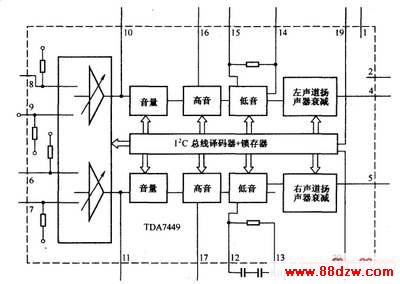

　　音效处理电路以IC601 （TDA7449）为核心构成，TDA7449具有音频输入选择，高音、低音及音量平衡调整功能，所有功能可通过IIC总线进行控制。TDA7449内部电路框图如右图所示，引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 电源电流参考 2.6 11 R音频输出，去AV输出插口 4.5 2 电源 8.9 12 R低音控制输入 4.1 3 地 0 13 R低音控制输出 4.5 4 R声道输出 3.8 14 L低音控制输出 4.5 5 L声道输出 3.8 15 L低音控制输入 4.1 6 TV-R音频输入 3.1 16 L高音控制 4.1 7 AV~R音频输入 3.1 17 R高音控制 4.1 8 AV-L音频输入 3.1 18 地 O 9 TV-L音频输入 3.1 19 IIC总线时钟 2.7 lO L音频输出，去AV输出插口 4.5 20 IIC总线数据 2.9

　　TDA7449的（9）、（6）脚为TV左右音频信号输入端，（8）、（7）脚为AV左右音频信号输入端，输入的音频信号经内部切换后送到内部音效处理电路，经音量控制、高／低音控制、平衡控制后，一路从（5）、（4）脚输出L、R声道音频信号，送到音频功率放大电路IC602 （TDA8946J）；另一路从（10）、（11）脚输出，送往AV音频输出插口。

　　3.音频功放电路
　　
　　该机的伴音功率放大电路以IC602 （TDA8946J）为核心构成。TDA8946J为双路BTL功率放大器，具有过热、短路保护和开关机静音功能，TDA8946J引脚功能如下表所示。

脚号 功能 脚号 功能 1 L通道反相输出 10 选择模拟输入（待机、静音、操作） 2 接地点1 Il 供给一半的吸收电压 3 供电1 12 R通道输入 4 L通道正相输出 13 空脚 5 空脚 14 R通道反相输出 6 L通道输入 15 接地点2 7 空脚 16 供电2 8 L通道输入 17 R通道正相输出 9 R通道输入

　　TDA7449的（5）、（4）脚输出的L、R信号，分别经C613、R608、C615和C612、R607、C614加到音频功放电路TDA8946J的（8）、（9）脚，经功率放大后，从TDA8946J的（1）、（4）和（14）、（17）脚输出，驱动左右声道扬声器发出声音。

　　4.静音控制电路
　　
　　该机静音控制电路分为以下几部分。

　　（1）外部静音电路当需要静音时，CPU的（39）脚输出高电平，经R613加到TDA8946J的（10）脚，关闭内部音频信号，达到静音的目的。

　　（2）关机静音电路该机设有关机静噪电路，具体工作过程是：开机后，13V电源经D602给C624充电，此时Q602截止，对功放电路没有影响。关机时，13V电源电压消失，Q602基极变为低电位，C624上的电压使Q602饱和，其集电极输出高电平，经R617A使TDA8946J的（10）脚变为高电平，达到关机静音的目的。
