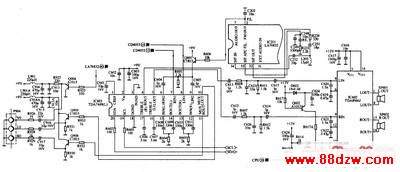

TCL王牌2913E彩电伴音电路工作原理

文章摘要：（3）开机静音电路该机还设有开机静音电路，具体工作过程是：开机时，13V电压经R614、R615给C624充电，由于C624两端的电压不能突变，因此，开机瞬间，C624的负端为高电平，经R614、D601加到TDA8946J的（10）脚，使内部电路静音。开机后，由于C624的隔直流作用，使TDA8946J的（10）脚降为低电平，解除了开机静音电路对功放电路的影响。上一页 [1] [2]

TCL王牌2913E彩电伴音电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　（3）开机静音电路该机还设有开机静音电路，具体工作过程是：开机时，13V电压经R614、R615给C624充电，由于C624两端的电压不能突变，因此，开机瞬间，C624的负端为高电平，经R614、D601加到TDA8946J的（10）脚，使内部电路静音。开机后，由于C624的隔直流作用，使TDA8946J的（10）脚降为低电平，解除了开机静音电路对功放电路的影响。

上一页  [1] [2]
