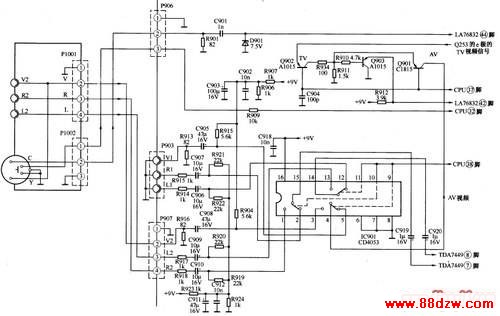

　　AV/TV切换电路如下图所示。

　　1.A1/AV2音频、视频切换电路
　　
　　AV1/AV2音频、视频切换电路以IC901 （CD4053）为核心构成，CD4053逻辑控制真值表如下表所示。

控制信号 开关接通情况 (9)脚 (10)脚 (11)脚 和(4)脚（AV视频输出）接通的脚是 和(15)脚（AV-R音频输出）接通的脚是 和(14)脚（AV-L音频输出）接通的脚是 L L L (5)脚（AV1视频输入） (2)脚（AV1-R输入） (12)脚（AV1-L音频输入） L L H (5)脚（AV1视频输入） (2)脚（AVl-R输入） (13)脚（AV2-L音频输入） L H L (5)脚（AV1视频输入） (1)脚（AV2-R输入） (12)脚（AVl-L音频输入） L H H (5)脚（AV1视频输入） (1)脚（AV2-R输入） (13)脚（AV2-L音频输入） H L L (3)脚（AV2视频输入） (2)脚（AVl-R输入） (12)脚（AV1-L音频输入） H L H (3)脚（AV2视频输入） (2)脚（AVl-R输入） (13)脚（AV2-L音频输入） H H L (3)脚（AV2视频输入） (1)脚（AV2-R输入） (12)脚（AV1-L音频输入） H H H (3)脚（AV2视频输入） (1)脚（AV2-R输入） (13)脚（AV2-L音频输入）

　　CD4053的（9）、（10）、（11）脚为控制脚，由CPU的（38）脚进行控制。其中，CD4053的（9）脚用于控制（4）脚和（3）脚或（5）脚的接通情况，当（9）脚为低电平时，（4）脚和（5）脚接通，当（9）脚为高电平时，（4）脚和（3）脚接通；（10）脚用于控制（15）脚和（1）脚或（2）脚的接通情况，当（10）脚为低电平时，（15）脚和（12）脚接通，当（10）脚为高电平时，（15）脚和（1）脚接通；（11）脚用于控制（14）脚和（12）脚或（13）脚的接通情况，当（11）脚为低电平时，（14）脚和（12）脚接通，当（11）脚为高电平时，（14）脚和（13）脚接通。CD4053的（6）脚为禁止脚，当该脚为高电平时，禁止所有引脚接通。

　　经切换后的L音频信号从CD4053的（14）脚输出，由C920耦合到音效处理电路IC601（ TDA7449）的（8）脚；经切换后的R音频信号从CD4053的（15）脚输出，由C919耦合到音效处理电路IC601 （TDA7449）的（7）脚；经切换后的AV视频信号从CD4053的（4）脚输出，送到AV/TV切换电路。

　　2.AV/TV视频切换电路
　　
　　AV/TV视频切换电路由Q901、Q902、Q903等构成，CPU的（37）脚为AV/TV控制端，当（37）脚为高电平时，Q901导通、Q902截止，从CD4053的（4）脚输出的AV视频信号经导通的Q901加到Q903的基极，经Q903缓冲后从发射极输出，送到LA76832的（42）脚；当（37）脚为低电平时，Q901截止、Q902导通，从Q253发射极输出的TV视频信号经导通的Q902加到Q903的基极，经Q903缓冲后从发射极输出，送到LA76832的（42）脚。

　　需要说明的是，该机设有S端子，S端子的C信号直接加到LA76832的（44）脚，S端子的Y信号则和AV2视频信号一起加到CD4053的（3）脚，经AVl/AV2切换和AV/TV视频切换后，加到LA76832的（42）脚。S端子开关信号则送往CPU的（32）脚，以便对S端子进行检测。
