　　白平衡数据非初始默认值均为37。下表所示为三种色温下的白平衡工厂设置数据值。

色温分类 色温 项目名 内容 数据 正常NORMAL 10500K NORMALRED 正常色温红数据 37 NORMALGREEN 正常色温绿数据 37 NORMALBLUE 正常色温蓝数据 39 冷色DELTACOOL 14000K DELTACOOLRED 冷色红数据 0 DELTACOOLGREEN 冷色绿数据 1 DELTACOOLBLUE 冷色蓝数据 3 暖色DELTAWARM 8200K DELTAWARMRED 暖色红数据 0 DELTAWARMGREEN 暖色绿数据 254 DELTAWARMBLUE 暖色蓝数据 249

　　（3）光栅几何失真（GEOMETRY）子菜单
　　
　　进入光栅几何失真子菜单后，将加亮和显示第1项，其对应的数据值可用遥控器上的“左／右”控制键进行调整。对其他项目可通过遥控器上的“上/下”键进行选择。调整完毕，按“OK”

　　键返回主菜单时数据自动写入存储器。下表所示为光栅几何失真子菜单下的调整项目和数据。

项目名 内容 数据 项目名 内容 数据 HSH 行相位 32 PW 行幅 46 VSL 场斜度 32 CP 左右枕形失真四角校正 39 VAM 场幅 32 TC 梯形失真 41 VSH 场相位 34 SC S校正 52 VX 场放大 13 SBL 维修消隐 0 VSC 场线性 39 H60 60Hz场频行相位 10 EW 左右枕形失真幅度 54 V60 60Hz场频场幅 10

　　（4）伴音子菜单
　　

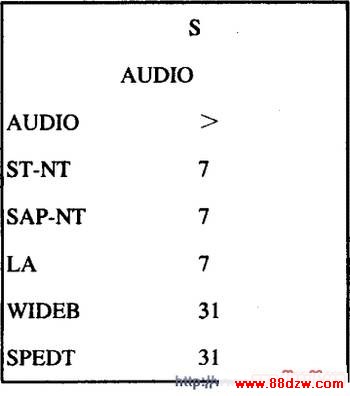

　　下图所示为伴音调整子菜单，左侧显示为调整项目，右侧显示为对应项目的数据。仅在具有BTSC（美国制式双载波立体声）伴音集成电路的情况下才能选择TDA9852子菜单。

　　在调整数据时，首先用遥控器上的“上／下”键加亮相应选项，再用“左／右”键调整数据值。除非绝对必要，一般不要对数据进行调整。图中显示的默认值是正常设置值，该数据值可在维修时参考。

www.88dzw.com

　　使用维修专用遥控器，可实现以下功能：

　　（1）使用维修专用遥控器上的“DEFAULT”（默认）按键直接进入维修默认状态SDM。

　　（2）使用维修专用遥控器上的“ALIGN”按键直接进入维修调整状态SAM。

　　（3）无屏幕显示时，通过维修专用遥控器利用待机LED闪烁功能读取故障信息码。通过使用维修专用遥控器的诊断1（对应故障代码1）到诊断5（对应故障代码5）命令，CPU检测到的故障代码能通过待机指示LED闪动来进行故障自检代码显示，这一功能在显像管不能正常工作时是非常有用的。其指示方法是：LED闪烁次数与故障代码数值相同，然后，LED将有3秒钟的间歇时间。例如：故障代码为4，LED将每秒闪动4次（0.25秒亮，0.25秒不亮）。
