彩电行、场过流保护电路

文章摘要：下图为长虹NC-3机芯保护电路，在上世纪90年代中后期国内大屏幕彩电中应用很广，也是行、场过流保护电路的主要形式。R470、VQ470、R471、R472、R477、VD475、VD471等组成行过流保护电路，当行输出级过流时（如行输出变压器局部短路、行偏转线圈局部短路等），过流取样电阻R470上压降增大，超过YQ470门坎电压时管子导通，VD475击穿，VD471触发导通，通过开／待机控制电路使整机处于待机状态，避免故障扩大。检修方法是先粗测过流保护管和取样电阻，再在开机瞬间测量保护管c极电压，如有，则是实行过流保护，如无电压，则故障不在此电路及负载。但须往意对后级滤波电容（如NC-3机芯中

彩电行、场过流保护电路,标签：电视机电路,电路设计,http://www.88dzw.com

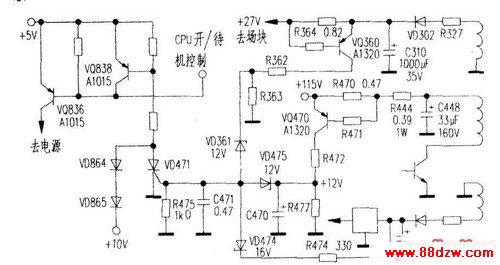

　　下图为长虹NC-3机芯保护电路，在上世纪90年代中后期国内大屏幕彩电中应用很广，也是行、场过流保护电路的主要形式。R470、VQ470、R471、R472、R477、VD475、VD471等组成行过流保护电路，当行输出级过流时（如行输出变压器局部短路、行偏转线圈局部短路等），过流取样电阻R470上压降增大，超过YQ470门坎电压时管子导通，VD475击穿，VD471触发导通，通过开／待机控制电路使整机处于待机状态，避免故障扩大。检修方法是先粗测过流保护管和取样电阻，再在开机瞬间测量保护管c极电压，如有，则是实行过流保护，如无电压，则故障不在此电路及负载。但须往意对后级滤波电容（如NC-3机芯中的C448、NC-2中的CA46）的检查，该电容失效后会使过流保护动作甚至产生许多较特殊的故障（如声音断续、光栅胀缩等）。在康佳A型机上次级+B整流管击穿时在连带损坏电源场效应开关管、过流保护管和取样电阻、场过流保护的原理相同，实际维修中场块击穿时先烧毁限流电阻（0.68Ω~lΩ/2W），之后保护电路才动作的居多。须注意，过流保护取样电阻值不可随意增大或减小。
