彩电开关管过流限制与过流保护电路

文章摘要：常见的有以下几种：如上图，STR-C8656的（2）脚外接R967为过流保护取样电阻，当开关管过流时。R967上压降增大，通过R968反馈到（5）脚。内部电路控制开关管导通期缩短或截止。合理设置R967和R968的阻值，可有效起到过流保护作用。如中图.VI为电源开关管、V2为过流保护管、R3为过流保护取样电阻，当开关管过流时。R3上压降增大。当超过V2b、e结门槛电压时V2导通。使开关管b极被分流而使其导通减弱或截止。下图为较复杂的开关管过流限制与过流保护电路，当某种原因使开关管VQ83过流时，其e极电阻R838//R839上压降增大，通过R832、R835分压。V0825h极电压升高而导通，

彩电开关管过流限制与过流保护电路,标签：电视机电路,电路设计,http://www.88dzw.com

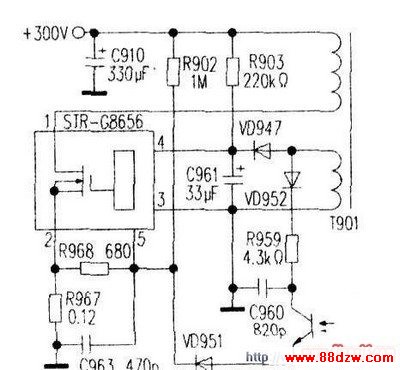

　　常见的有以下几种：如上图，STR-C8656的（2）脚外接R967为过流保护取样电阻，当开关管过流时。R967上压降增大，通过R968反馈到（5）脚。内部电路控制开关管导通期缩短或截止。合理设置R967和R968的阻值，可有效起到过流保护作用。

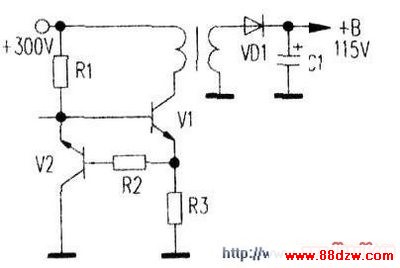

　　如中图.VI为电源开关管、V2为过流保护管、R3为过流保护取样电阻，当开关管过流时。R3上压降增大。当超过V2b、e结门槛电压时V2导通。使开关管b极被分流而使其导通减弱或截止。

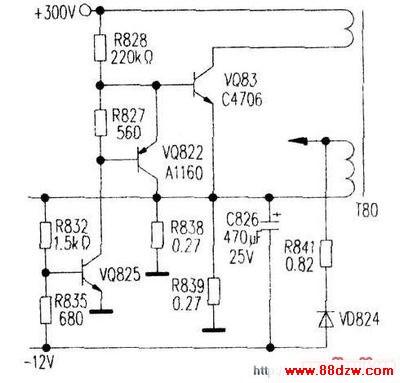

　　下图为较复杂的开关管过流限制与过流保护电路，当某种原因使开关管VQ83过流时，其e极电阻R838//R839上压降增大，通过R832、R835分压。V0825h极电压升高而导通，VQ822导通，使开关旨VQ83b极被分流而使其导通减弱或截止，避免开关管被过流击穿。维修中必须注意：对过流保护取样电阻要求相当严格，过小或短接。则无保护作用或开机即烧开关管：阻值过大时保护电路提前动作，带负载能力下降或开机就保护。开关管击穿时此电阻一般会连带损坏或变值，须仔细检查。
