彩电市电过压和欠压初级电压检测保护电路

文章摘要：左图为新型电源集成电路STR-G8656的典型应用电路。R902为市电过压检测电阻，市电过高时。通过R902句D到电源块（5）脚的电压升高，内电路控制开关管的导通时问缩短，使输出电压下降或停振，防止电源失控。新型电源集成电路一般均设置初级电压检测电路，其中TDA4605-3的（3）脚、TDA16846的（11）脚外接初级电压检测的功率电阻故障率较高，为易损件。右图为长虹NC-3机芯电源的市电欠压保护电路（也称低压限制电路），市电正常变化范围内。VQ832h极电压经R868和R869从+300V和-12V即可分压，高于其e极电压VQ832截止。当市电低于90V时，VQ832h极电压下降到很低，V

彩电市电过压和欠压初级电压检测保护电路,标签：电视机电路,电路设计,http://www.88dzw.com

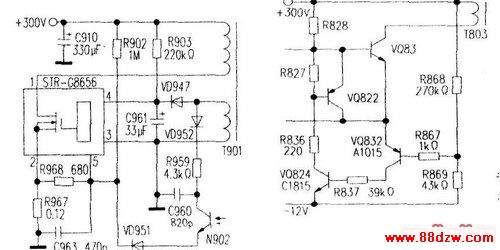

　　左图为新型电源集成电路STR-G8656的典型应用电路。R902为市电过压检测电阻，市电过高时。通过R902句D到电源块（5）脚的电压升高，内电路控制开关管的导通时问缩短，使输出电压下降或停振，防止电源失控。新型电源集成电路一般均设置初级电压检测电路，其中TDA4605-3的（3）脚、TDA16846的（11）脚外接初级电压检测的功率电阻故障率较高，为易损件。

　　右图为长虹NC-3机芯电源的市电欠压保护电路（也称低压限制电路），市电正常变化范围内。

　　VQ832h极电压经R868和R869从+300V和-12V即可分压，高于其e极电压VQ832截止。当市电低于90V时，VQ832h极电压下降到很低，VQ832饱和导通，Q824、VQ822随之饱和导通，开关管VQ83截止，避免开关管因激励不足而损坏。此电路轻易不出故障，检修中完全可以断开VQ832来判定。
