    IC内部存储的8个程序方式，功能如下：
    1．开启电源，电路工作在任意方式上，接着循环到方式2~7上，自动循环跳动。2．四灯呈波浪式翻动，并有两种不同速度。3．四灯依次亮。灯1、灯2、灯3、灯4循环，并变换四种不同速度．从单马追逐到万马奔腾。4．相邻二灯，其一灯渐亮，另一灯渐暗。按三种速度依次循环。5．星光闪烁，四灯逐一点亮，闪烁两次；四灯反向逐一点亮。闪烁二次。6．全亮后，四灯同时慢灭，又同时渐明、渐暗、快慢按三种速度循环。7．四灯滚动式闪烁，每灯快速依次闪烁三次，来回滚动。8．全亮。

    二、制作使用

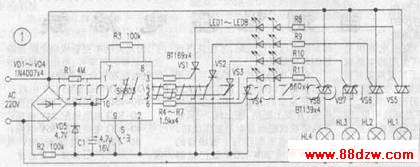

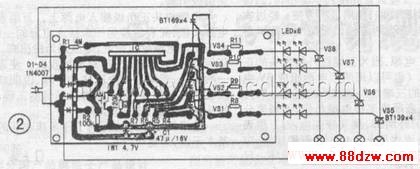

    本电路输入220V交流电，四路输出。制作时可控硅需安装散热片，R8一R11的阻值可在27D,一5612间调整。每路彩灯输出功率可达1600W。如需加大负载功率．可换用更大功率的可控硅。输出切忌短路，以免损坏。图2为印板图。
