SMP04 CMOS四采样保持放大器

文章摘要： SMP04是一个单片四采样保持放大器，它有4个内部精密缓冲放大器和内部保持电容。采用模拟器件公司先进的氧化物绝缘CMOS技术构成的数据采集和信号处理系统，获得所需的高精度、低下降率和快速采样时间。该器件在低于4μs内获得8bit输入可达±0．5LSB。SMP04可以单电源或双电源工作，兼容TTL／CMOS逻辑，输出摆幅包含了负电源。SMP04是宽变化范围的采样保持、包括放大器失调和VCA增益调节应用的理想选择，可以将其中一个或多个采样保持放大器用于单路或多路DACs，以在系统内提供多路调整点，其价格和尺寸比同类模块或直接设计减低。SMP04采用16引脚密封或DIP封装和表面SOIC封装，其引

SMP04 CMOS四采样保持放大器,标签：放大电路,电路设计,http://www.88dzw.com

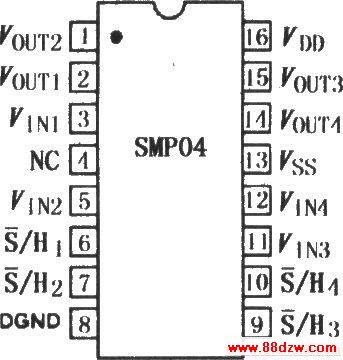

SMP04是一个单片四采样保持放大器，它有4个内部精密缓冲放大器和内部保持电容。采用模拟器件公司先进的氧化物绝缘CMOS技术构成的数据采集和信号处理系统，获得所需的高精度、低下降率和快速采样时间。该器件在低于4μs内获得8bit输入可达±0．5LSB。SMP04可以单电源或双电源工作，兼容TTL／CMOS逻辑，输出摆幅包含了负电源。SMP04是宽变化范围的采样保持、包括放大器失调和VCA增益调节应用的理想选择，可以将其中一个或多个采样保持放大器用于单路或多路DACs，以在系统内提供多路调整点，其价格和尺寸比同类模块或直接设计减低。SMP04采用16引脚密封或DIP封装和表面SOIC封装，其引脚排列如图所示。

内部框图:
