晶体管继电器延时吸合电路

文章摘要： 如图是晶体管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。

晶体管继电器延时吸合电路,标签：控制电路图,电路设计,http://www.88dzw.com

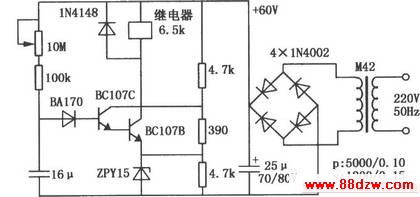

如图是晶体管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。
