可变门限的过电流、过电压保护电路

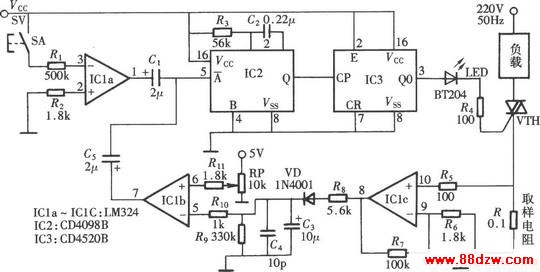

文章摘要： 如图所示电路能够根据不同负载的实际工作电压和电流，设置相应的参考门限对负载进行有效的保护。全电路由过电流、过电压检测、信号放大和控制信号输出电路，手动启动与停止控制电路和晶闸管触发电路组成。

可变门限的过电流、过电压保护电路,标签：控制电路图,电路设计,http://www.88dzw.com

如图所示电路能够根据不同负载的实际工作电压和电流，设置相应的参考门限对负载进行有效的保护。全电路由过电流、过电压检测、信号放大和控制信号输出电路，手动启动与停止控制电路和晶闸管触发电路组成。
