上海新时过电梯控制柜（SM-01-C 变频器）

文章摘要：上海新时达电梯主电路:上海新时达电梯电源电路:上海新时达电梯安全回路电路:上海新时达电梯抱闸电路:上海新时达电梯控制电路(1):上海新时达电梯控制电路(2):上海新时达电梯内选按钮接线电路:上海新时达电梯外呼按钮接线电路:上海新时达电梯检修电路:[1] [2] 下一页

上海新时过电梯控制柜（SM-01-C 变频器）,标签：控制电路图,电路设计,http://www.88dzw.com

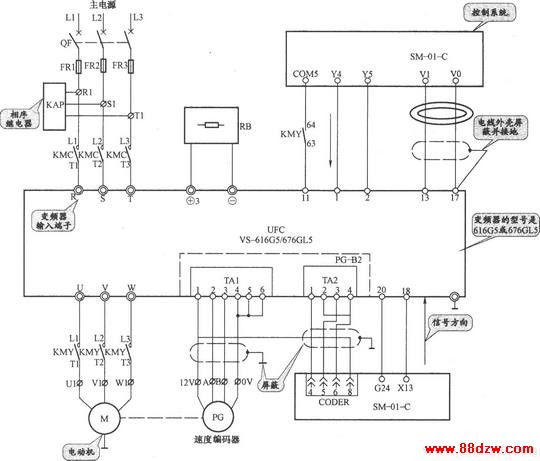

上海新时达电梯主电路:

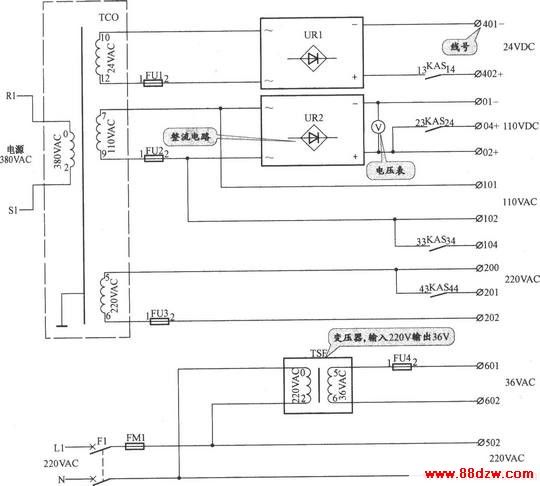

上海新时达电梯电源电路:

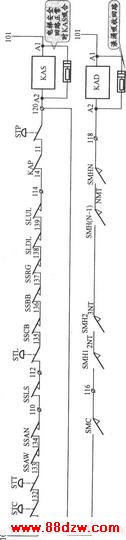

上海新时达电梯安全回路电路:

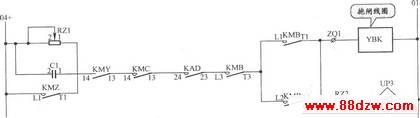

上海新时达电梯抱闸电路:

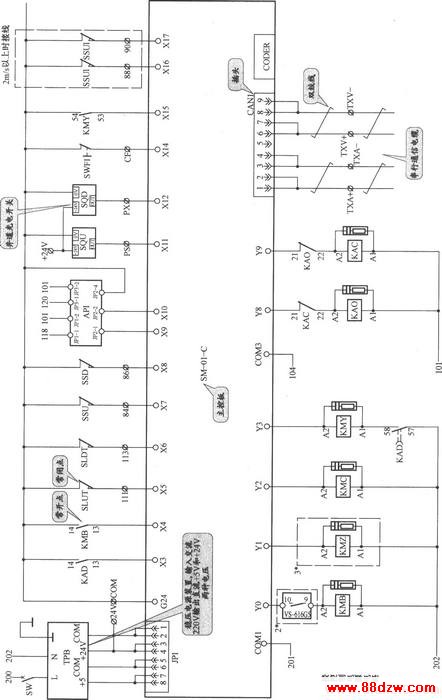

上海新时达电梯控制电路(1):

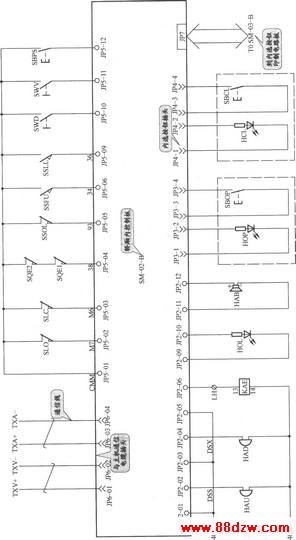

上海新时达电梯控制电路(2):

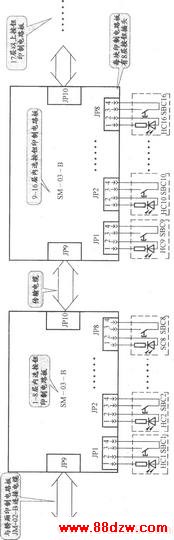

上海新时达电梯内选按钮接线电路:

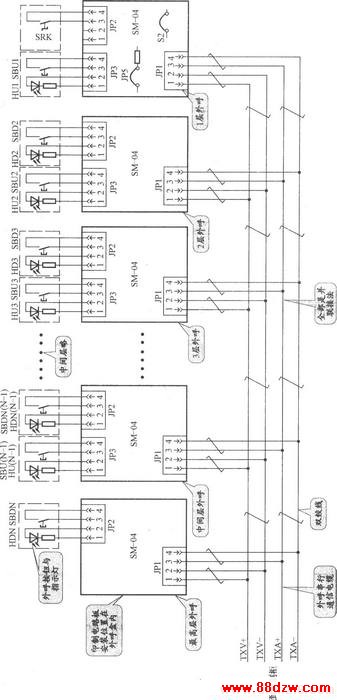

上海新时达电梯外呼按钮接线电路:

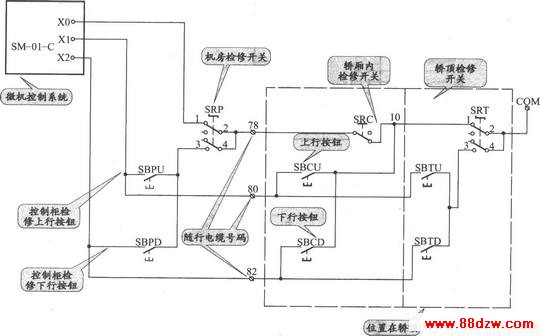

上海新时达电梯检修电路:

[1] [2]  下一页
