逻辑电平测试电路

文章摘要： 如图所示为逻辑电平测试电路。CD40106是带施密特触发器的六反相器(只用其中两个)，T是探针，当T接触的某点为“0”时，经反相驱动后，LED-R发红光，LED-G熄灭；当探测点为“1”时，LED-R反偏熄灭，而经两次反相后LED-G发绿光；当T探测的是CP脉冲时，两管交替发光。由于时钟脉冲频率均较高，当高于24Hz时，因眼的“视觉留影”作用，好像两管同时发光，而不再交替闪烁，故呈橘红色。

逻辑电平测试电路,标签：电路设计,http://www.88dzw.com

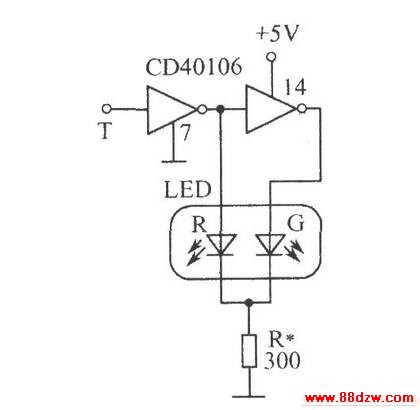

如图所示为逻辑电平测试电路。CD40106是带施密特触发器的六反相器(只用其中两个)，T是探针，当T接触的某点为“0”时，经反相驱动后，LED-R发红光，LED-G熄灭；当探测点为“1”时，LED-R反偏熄灭，而经两次反相后LED-G发绿光；当T探测的是CP脉冲时，两管交替发光。由于时钟脉冲频率均较高，当高于24Hz时，因眼的“视觉留影”作用，好像两管同时发光，而不再交替闪烁，故呈橘红色。
