继电器状态指示电路

[09-14 00:17:47] 来源：http://www.88dzw.com 光电应用阅读：8449次

文章摘要：如图所示为继电器状态指示电路。继电器有一组或多组触点，假如将其中一组触点的公共端接正电源，在释放状态公共端与常闭触点接通，LED-R发红光；在吸合状态公共端与常开触点接通LED-G发绿光。

继电器状态指示电路,标签：电路设计,http://www.88dzw.com

继电器状态指示电路

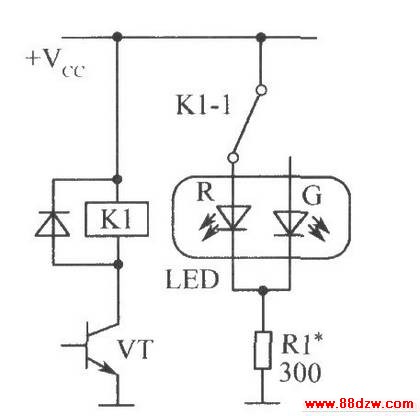

如图所示为继电器状态指示电路。继电器有一组或多组触点，假如将其中一组触点的公共端接正电源，在释放状态公共端与常闭触点接通，LED-R发红光；在吸合状态公共端与常开触点接通LED-G发绿光。
