交流电源工作状态指示电路

[09-14 00:17:46] 来源：http://www.88dzw.com 光电应用阅读：8404次

文章摘要：如图所示是交流电源工作状态指示电路，S为2选1开关，当S置“1”位时，灯泡HL得电发光，同时LED-G发绿光，作负载工作指示；当S置“2”位时，HL熄灭，LED-G也熄灭，只有LED-R发红光，作市电电源指示。

交流电源工作状态指示电路,标签：电路设计,http://www.88dzw.com

交流电源工作状态指示电路

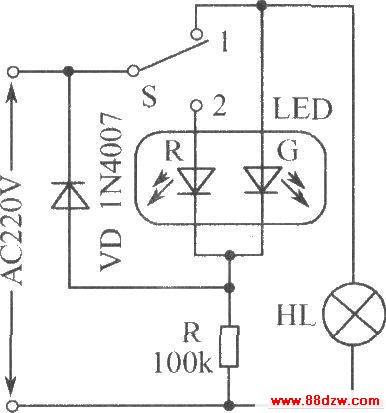

如图所示是交流电源工作状态指示电路，S为2选1开关，当S置“1”位时，灯泡HL得电发光，同时LED-G发绿光，作负载工作指示；当S置“2”位时，HL熄灭，LED-G也熄灭，只有LED-R发红光，作市电电源指示。

Tag:光电应用，电路设计，家电维修 - 单元电路介绍 - 光电应用
