逆变器推动信号发生器电路

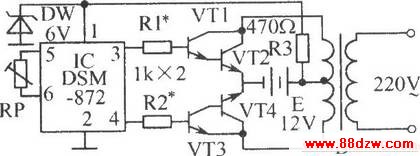

文章摘要： 如图所示电路，V1～V4为两对复合的开关放大管，其中，V2和V4根据逆变器功率需要又可以是由几只大功率管并联而成。B是升压变压器。调节RP的阻值，使IC的3、4脚高低电平交替输出的频率为50Hz。当3脚输出高电平时，VT1、VT2饱和，VT3、VT4截止，当4脚输出高电平时，VT3、VT4饱和，VT1、VT2截止。如此在变压器初级线圈两绕组轮流产生电流，次级感应出220V，50Hz方波电压。

逆变器推动信号发生器电路,标签：电路设计,http://www.88dzw.com

如图所示电路，V1～V4为两对复合的开关放大管，其中，V2和V4根据逆变器功率需要又可以是由几只大功率管并联而成。B是升压变压器。调节RP的阻值，使IC的3、4脚高低电平交替输出的频率为50Hz。当3脚输出高电平时，VT1、VT2饱和，VT3、VT4截止，当4脚输出高电平时，VT3、VT4饱和，VT1、VT2截止。如此在变压器初级线圈两绕组轮流产生电流，次级感应出220V，50Hz方波电压。
