圣诞彩灯电路
[09-14 00:18:19] 来源:http://www.88dzw.com 光电应用 阅读:8882次
文章摘要: 如图所示为利用简单、廉价的CMOS六反相器CD4069为主构成的圣诞彩灯电路,可控制4个回路共200只发光二极管(每路50只),并且直接由220V电源驱动,无需电源变压器。电源电压经VD1~VD4桥式整流后,通过R1、R5的分压及C1的滤波,在C1的两端获得约6V直流电压供IC1(CD4069)使用。门D5和D6构成低频振荡。其频率可由RP来调节。其输出经过D1~D4的组合反相整形来控制4个高反压三极管(2N3440/2N3439)VT1~VT4。VT1~VT4每通道有50个发光二极管为彩灯负载。RP2~RP5用来调节VT1~VT4的工作状况以适应不同的彩灯负载。
圣诞彩灯电路,标签:电路设计,http://www.88dzw.com

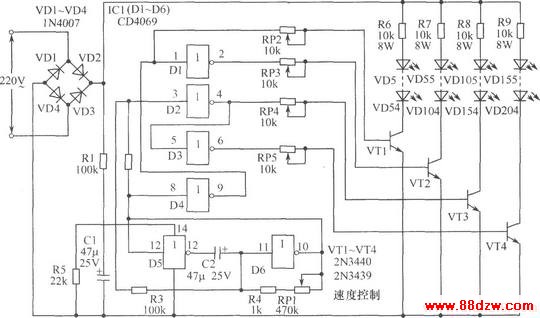

如图所示为利用简单、廉价的CMOS六反相器CD4069为主构成的圣诞彩灯电路,可控制4个回路共200只发光二极管(每路50只),并且直接由220V电源驱动,无需电源变压器。电源电压经VD1~VD4桥式整流后,通过R1、R5的分压及C1的滤波,在C1的两端获得约6V直流电压供IC1(CD4069)使用。门D5和D6构成低频振荡。其频率可由RP来调节。其输出经过D1~D4的组合反相整形来控制4个高反压三极管(2N3440/2N3439)VT1~VT4。VT1~VT4每通道有50个发光二极管为彩灯负载。RP2~RP5用来调节VT1~VT4的工作状况以适应不同的彩灯负载。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
