光柱式脉搏测试仪电路
[09-14 00:19:02] 来源:http://www.88dzw.com 光电应用 阅读:8862次
文章摘要: 如图所示为光柱式脉搏测试仪电路。整个装置由心率传感器、信号放大、单隐脉冲定型、定幅、光柱驱动、显示及电源几部分组成。IC1是一只心率传感器ZZ-9953,该传感器具有体积小、灵敏度高、功耗小的特点,它可以直接从人体的手腕、心口等处拾取心率信号,其工作电压在2.5V~3.5V之间。F1~F6为一只6非门集成电路CD4069中的6个反相器,其中,F1~F4用于放大,F5、F6组成单稳电路。IC1拾取的微弱脉搏信号由F1~F3组成的高增益放大器放大后,由F3反相经VD1整流,使非门F4输入端得到低电平,输出高电平,触发由F5、F6、C4、R6组成的正沿触发微分型单稳态电路。其延迟时间约0.3s。单
光柱式脉搏测试仪电路,标签:电路设计,http://www.88dzw.com

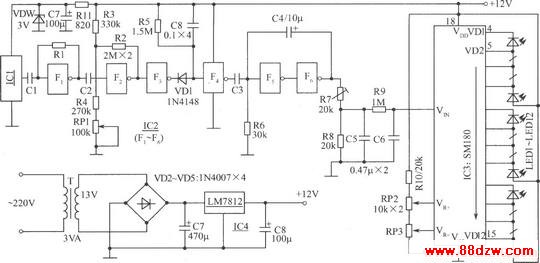

如图所示为光柱式脉搏测试仪电路。整个装置由心率传感器、信号放大、单隐脉冲定型、定幅、光柱驱动、显示及电源几部分组成。IC1是一只心率传感器ZZ-9953,该传感器具有体积小、灵敏度高、功耗小的特点,它可以直接从人体的手腕、心口等处拾取心率信号,其工作电压在2.5V~3.5V之间。F1~F6为一只6非门集成电路CD4069中的6个反相器,其中,F1~F4用于放大,F5、F6组成单稳电路。IC1拾取的微弱脉搏信号由F1~F3组成的高增益放大器放大后,由F3反相经VD1整流,使非门F4输入端得到低电平,输出高电平,触发由F5、F6、C4、R6组成的正沿触发微分型单稳态电路。其延迟时间约0.3s。单稳电路使脉搏信号变为等宽度、等幅值的矩形脉冲,从而消除了不规则脉搏对测量结果(频率)的影响,由F6输出的宽度一定、幅度恒定的脉冲序列由R7~R9、C5、C6平滑滤波后得到直流电压平均值,显然,脉搏越快,此电压值越高。
