高精度区间电压表

文章摘要： 高精度区间电压表电原理图如图(a)所示。电路采用了放大器和一些高精度元器件，极大地提高了区间电压表的性能。IC2仪表放大器AD623反向输入端用一个高精度电压基准源ICl做基准。正向输入端的Rl、RPl、R3对被测电压分压进行放大。RPl为调零电位器，RP2为增益调整电位器，放大器输出端经过分压电阻R4接一个标有起始值和终止值的表头。选定一个被测电压Vin的区间，起始值为V1，终止值为V2，被测电压Vin在V1～V2范围内变化。输入一标准电压为V1时，调整电位器RPl，使放大器输出端的表头为0V，也就是区间电压表的起始值；输入标准电压为V2时，调整电位器RP2，使表头满刻度即区间电压表的终止

高精度区间电压表,标签：电路设计,http://www.88dzw.com

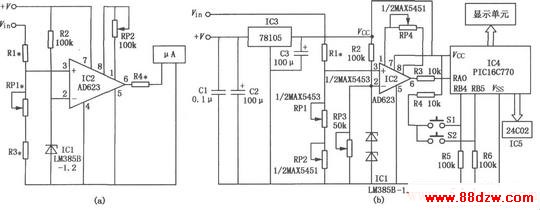

高精度区间电压表电原理图如图(a)所示。电路采用了放大器和一些高精度元器件，极大地提高了区间电压表的性能。IC2仪表放大器AD623反向输入端用一个高精度电压基准源ICl做基准。正向输入端的Rl、RPl、R3对被测电压分压进行放大。RPl为调零电位器，RP2为增益调整电位器，放大器输出端经过分压电阻R4接一个标有起始值和终止值的表头。选定一个被测电压Vin的区间，起始值为V1，终止值为V2，被测电压Vin在V1～V2范围内变化。输入一标准电压为V1时，调整电位器RPl，使放大器输出端的表头为0V，也就是区间电压表的起始值；输入标准电压为V2时，调整电位器RP2，使表头满刻度即区间电压表的终止值。这样，被测电压在V1～V2之间变化时，表头的指针在起始值和终止值内摆动。
