环境噪声监测仪

文章摘要： 环境噪声监测仪电路如图所示。它主要由高增益运放μA741组成。测得的噪声信号通过电流表指示出来。运算放大器ICl接成噪声放大器，被检测的噪声信号通过话筒BM加到ICl的反相输入端，放大后再由二极管VDl～VD4进行全波整流，最后使电流表偏转，从而指示出环境噪声的强度。调整时，先将话筒两端短接，调节调零电位器RP2，使电流表指示为0。调节电位器RPl，可改变电流表的灵敏度。与噪声强度相对应的电表刻度值可用一台标准的监测仪来标定。

环境噪声监测仪,标签：电路设计,http://www.88dzw.com

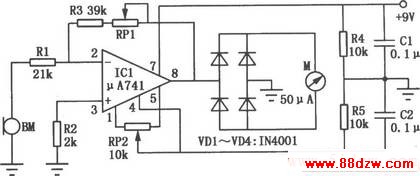

环境噪声监测仪电路如图所示。它主要由高增益运放μA741组成。测得的噪声信号通过电流表指示出来。运算放大器ICl接成噪声放大器，被检测的噪声信号通过话筒BM加到ICl的反相输入端，放大后再由二极管VDl～VD4进行全波整流，最后使电流表偏转，从而指示出环境噪声的强度。调整时，先将话筒两端短接，调节调零电位器RP2，使电流表指示为0。调节电位器RPl，可改变电流表的灵敏度。与噪声强度相对应的电表刻度值可用一台标准的监测仪来标定。
