数字式电容测试仪(556、CD4518、CD4511)

文章摘要： 如图所示为数字式电容测试电路。该测试仪由时基脉冲发生器、单稳态触发器、加法计数器、译码、驱动器及LED发光数码管等组成。时基脉冲发生器由IC1b(1/2 556)及R6、R7、R8、W1、W2、C2等组成，其输出的脉冲信号作为计数电路(IC3)所需要的计数脉冲。单稳态触发器IC1a(1/2 556)与R3～R5、Cx(待测电容)等组成，其输出的触发脉冲的宽度为td=1.1(R3～R5)Cx，待测电容Cx越大，则触发脉冲的定时宽度越大，相应计数器IC3的计数就越多。通过量程选择旋钮，可读出两位显示数字。计数电路IC3采用双BCD加法计数器CD4518，IC4、IC采用BCD-七段锁存、译码驱动

数字式电容测试仪(556、CD4518、CD4511),标签：电路设计,http://www.88dzw.com

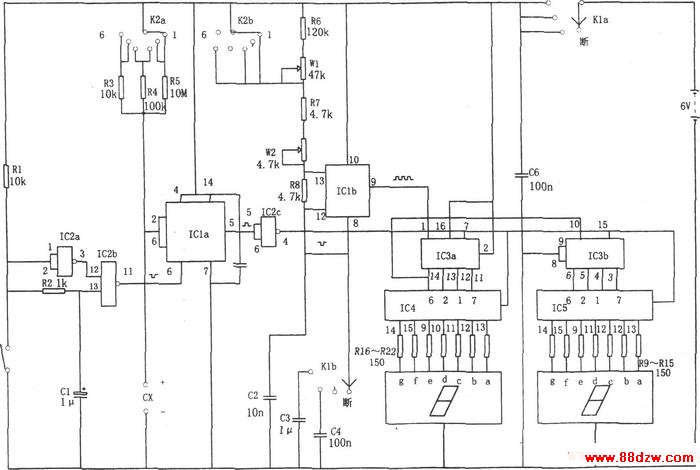

如图所示为数字式电容测试电路。该测试仪由时基脉冲发生器、单稳态触发器、加法计数器、译码、驱动器及LED发光数码管等组成。

时基脉冲发生器由IC1b(1/2 556)及R6、R7、R8、W1、W2、C2等组成，其输出的脉冲信号作为计数电路(IC3)所需要的计数脉冲。

单稳态触发器IC1a(1/2 556)与R3～R5、Cx(待测电容)等组成，其输出的触发脉冲的宽度为td=1.1(R3～R5)Cx，待测电容Cx越大，则触发脉冲的定时宽度越大，相应计数器IC3的计数就越多。通过量程选择旋钮，可读出两位显示数字。

计数电路IC3采用双BCD加法计数器CD4518，IC4、IC采用BCD-七段锁存、译码驱动器CD4518，发光数码管LED采用与CD4511相配的共阴极数码管。

调节电路中的电位器W1、W2可校正该测试仪，以便得到9.09kHz和0.909kHz的频率信号。电路中将选择开关K2置于位置“l”，将电位器W1和电阻R6短路，调节电位器W2，使电路输出周期为1.1ms(9.09kHz)的信号；然后将选择开关K2置于位置“2”，调节电位器W1，使电路输出周期为11ms(0.909kHz)的信号。

本测试仪测量电容的测量范围为：100pF～9900μF，可分为8个量程。
