袖珍助昕器
[10-10 20:38:44] 来源:http://www.88dzw.com 检测电路 阅读:8426次
文章摘要: 如图所示为袖珍助听器电路,其中C1为输入耦合电容。C2为滤波电容,用来防止信号通过内部偏置电路对输入端造成反馈。电容C3用来适当衰减耳机BE中的高频成分。C4为电源滤波电容。RP是音量控制电位器。来自传声器BM的音频信号经ICl助听器专用集成电路TB5318内部多级放大,直接驱动耳机BE放音。由于IC1内电路增益很高,制作时要注意整机元器件的布局与布线,以免形成自激。此外,ICl的②脚所接电阻器R的取值与集成电路分挡值有关,应在360kΩ~1MΩ之间选取。电路中的BE应采用高阻耳机。
袖珍助昕器,标签:电路设计,http://www.88dzw.com

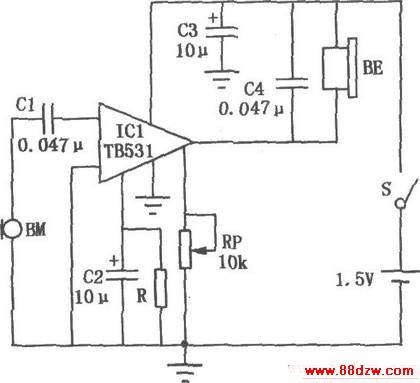

如图所示为袖珍助听器电路,其中C1为输入耦合电容。C2为滤波电容,用来防止信号通过内部偏置电路对输入端造成反馈。电容C3用来适当衰减耳机BE中的高频成分。C4为电源滤波电容。RP是音量控制电位器。来自传声器BM的音频信号经ICl助听器专用集成电路TB5318内部多级放大,直接驱动耳机BE放音。由于IC1内电路增益很高,制作时要注意整机元器件的布局与布线,以免形成自激。此外,ICl的②脚所接电阻器R的取值与集成电路分挡值有关,应在360kΩ~1MΩ之间选取。电路中的BE应采用高阻耳机。
Tag:检测电路,电路设计,家电维修 - 单元电路介绍 - 检测电路
