任意数脉冲选取电路之一(CD40193、LM324、CD4040)

文章摘要： 欲达到选取任意所预定的脉冲数，其中最关键的问题是：当达到预定的脉冲数后使脉冲计数器及时复位，使脉冲振荡器停振。下面一例电路通过电路结构的巧妙安排，使电路在输出所预定的脉冲数目后，振荡器立即停振。其电路组成如图所示。

任意数脉冲选取电路之一(CD40193、LM324、CD4040),标签：电路设计,http://www.88dzw.com

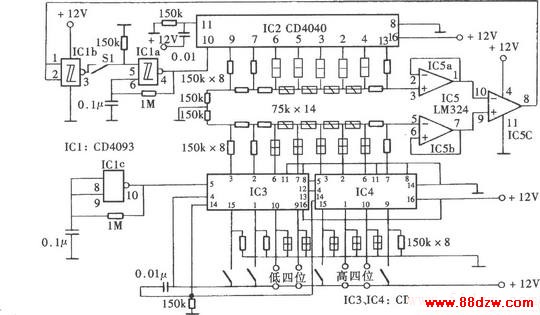

欲达到选取任意所预定的脉冲数，其中最关键的问题是：当达到预定的脉冲数后使脉冲计数器及时复位，使脉冲振荡器停振。下面一例电路通过电路结构的巧妙安排，使电路在输出所预定的脉冲数目后，振荡器立即停振。其电路组成如图所示。
