收音机数字式频率显示器(C040、556)
[10-10 20:38:44] 来源:http://www.88dzw.com 检测电路 阅读:8501次
文章摘要: 如图所示为收音机数字式频率显示电路。该电路由双时基电路556(IC1)、BCD码3位计数器IC2(MC4553)、12位二进制串行计数器/分频器IC4(C040)、BCD码七段锁存/译码/驱动器、4只发光数码管LED等组成。
收音机数字式频率显示器(C040、556),标签:电路设计,http://www.88dzw.com

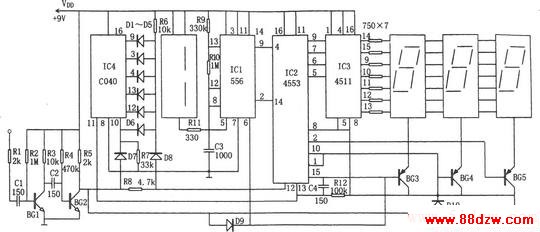

如图所示为收音机数字式频率显示电路。该电路由双时基电路556(IC1)、BCD码3位计数器IC2(MC4553)、12位二进制串行计数器/分频器IC4(C040)、BCD码七段锁存/译码/驱动器、4只发光数码管LED等组成。
