      表1. MAX1418电特性

Parameter Condition Symbol Typ Value Units Resolution   N 15 Bits Analog Input Range   VID 2.56 VP-P Differential Input Resistance   RIN 1 kΩ AC SpecifICations fCLK = 65Msps       Thermal + Quantization Noise Floor Analog input = -35dBFS Nfloor -78.2 dBFS Signal-to-Noise Ratio Analog in = -2dBFS fIN = 70MHz SNR 73.6 dB Spurious-Free Dynamic Range Analog in = -2dBFS fIN = 70MHz SFDR 84 dB Signal-to-Noise-and-Distortion Analog in = -2dBFS fIN = 70MHz SINAD 73.3 dB


      不接LSB时,MAX1418也可以与14位接口器件一起工作,这样应用时,SNR会有轻微的损失,而SFDR则不受影响。

      图2给出了无阻塞情况下ADC的噪声分布,这里假定在ADC之前的所有模拟电路的总级联噪声系数为3.5dB,同时假定设计目标是ADC导致的总噪声系数的恶化不超过0.2dB,以满足CDMA基站接收机的灵敏度要求。这样一个噪声系数值应该为空中接口留有足够的余量,不过最终结果取决于末级检波器的Eb/No (比特能量与噪声功率频谱密度的比值)的要求。基于表1的MAX1418的热噪声 + 量化噪声基底,当器件时钟为61.44Msps (50x码片率)时,其等效噪声系数为26.9dB。由于采用了过程增益控制,1.23MHz CDMA频道带宽下的ADC噪声比Nyquist宽带下的ADC噪声低14dB。一般情况下,为了获得3.7dB的接收机级联噪声系数,总增益要达到36dB。

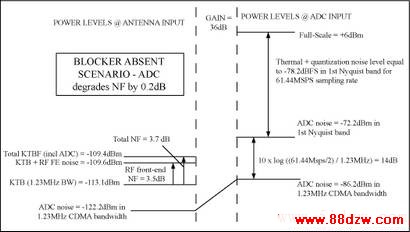

图2. 无阻塞情况下的ADC噪声分布
      图2. 无阻塞情况下的ADC噪声分布

      当ADC前端增益为36dB时,天线端超过-30dBm的单音阻塞电平将超出ADC的输入量程。cdma2000®蜂窝基站标准规定,天线端允许的最大阻塞电平为-30dBm,此时,前端增益就需要降低6dB,这样在标准规范允许的余量范围之内,允许加到ADC上的最大阻塞信号更大一些。假设留有2dB的余量,前端增益减小6dB就可使天线端的最大阻塞电平变为-26dBm,ADC的最大允许输入信号变为+4dBm (见图3)。当出现单音阻塞时,蜂窝标准允许总的干扰(噪声+失真)相对于参考灵敏度来说恶化3dB,可这3dB在噪声和失真之间如何分配就留给了设计人员。

      假设:出现阻塞信号时,AGC增益为6dB,设计允许RF前端级联噪声加失真可以使NF下降1dB (标称值为3.5dB)。当ADC前端增益仅为30dB时,ADC的SNR决定了其有效噪声系数为29.4dB,级联接收机在'阻塞条件'下的噪声系数为5.7dB,这比根据接收机灵敏度计算出来的3.7dB的噪声系数低了2dB。由于在此计算当中未将杂散特性考虑在内,ADC的无杂散动态范围(SFDR)还允许额外降低1dB。当存在阻塞信号时,SINAD可被用于计算有效NF,不再分别计算噪声和SFDR基值。

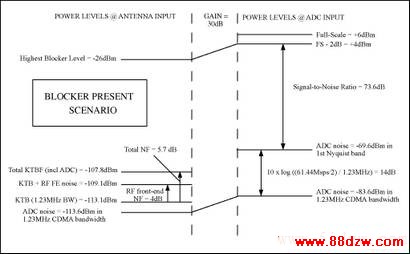

图3. 出现阻塞情况下的ADC噪声响应
      图3. 出现阻塞情况下的ADC噪声响应

      MAX1211允许一次下变频结构

      如果在较高的IF段能够获得足够的SNR和SFDR指标,欠采样电路可以用于一次下变频结构。Maxim的MAX1211 12位、65Msps转换器就是采用这一结构设计的,它的引脚与即将推出的80Msps及95Msps转换器兼容,此系列器件可对频率高达400MHz的输入信中频号进行直接采样,此外,它还具有其它先进的性能,如时钟输入可以是差分信号也可是单端信号,时钟占空比可以在20%到80%之间,另外,还设计有数据有效指示器(以简化时钟及数据时序),采用小型40引脚QFN (6mm x 6mm x 0.8mm)封装,二进制补码和格雷码数字输出格式。表2列出了模拟输入频率为175MHz时MAX1211的典型交流特性。
