      摘要：基站系统(BTS)需要在符合各种不同标准的同时满足信号链路的指标要求。本文介绍了一些信号链路器件，例如：高动态性能ADC，可变增益放大器，混频器和本振，详细介绍了它们在典型的基站中的使用，能够满足基站对高动态性能、高截点性能和低噪声的要求。

      大多数字接收机对其采用的高性能模-数转换器(ADC)及模拟器件的要求都较高。例如，蜂窝基站数字接收机要求有足够的动态范围，以处理较大的干扰信号，从而把电平较低的有用信号解调出来。Maxim的15位65MSPs模数转换器MAX1418或12位65Msps模数转换器MAX1211配以2GHz的MAX9993或900MHz的MAX9982集成混频器，即可为接收机的两级关键电路提供出色的动态特性，此外，Maxim的中频(IF)数字可调增益放大器(DVGA) MAX2027和MAX2055能够在许多系统中提供较高的三阶输出截点(OIP3)，并满足系统所需要的增益调节范围。

      蜂窝基站(BTS：基站收发器)由多个不同的硬件模块组成，其中之一就是完成RF接收(Rx)及发送(Tx)功能的收发器(TRx)模块。在老式模拟AMPS及TACS BTS中，一个收发器只能用于处理一路全双工Rx和Tx RF载波，若要实现要求的呼叫覆盖率就需要很多个收发器才能提供足够的载波。如今在全球范围内，模拟技术已被CDMA和WCDMA所取代，欧洲也已在10年前就采用了GSM。在CDMA中，多个主叫用户使用同一个RF频率，这样一个收发器就可同时处理多个主叫用户的信号。截至目前已有多种CDMA和GSM的设计方案，BTS制造商也一直致力于探索可降低成本和功耗的方法，对单载波解决方案进行优化或开发多载波接收机就是行之有效的方案。图1是BTS设备常用的欠采样接收机的结构框图。

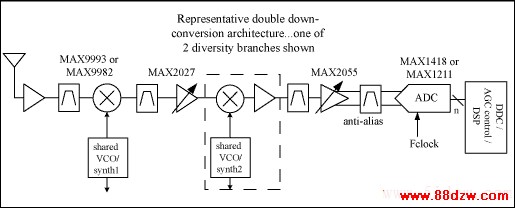

      图1. 欠采样接收机结构框图

      图1中，Maxim的2GHz MAX9993和900MHz MAX9982混频器可为许多设计提供所需的增益和线性度，而且具有极低的耦合噪声，这样就不再需要那些损耗较高的无源混频器。MAX2027和MAX2055工作在接收机的第一、二中频级，此两款器件在其整个增益调节范围内OIP3均可达到+40dBm。在图1电路中数据转换器采用的是MAX1418 (15位、65Msps)和MAX1211 (12位、65Msps)，此外Maxim的数据转换器产品还有其它采样速率的器件，可满足大多数设计要求。若将图1中的第二下变频器省去(虚线中所示)，那么图1所示电路就变成了单路下变频器结构。

      Maxim的低噪声ADC： MAX1418

      图1所示的欠采样接收机结构对ADC的噪声和失真有着严格的要求。在接收机中，电平较低的有用信号单独被数字化或同时伴随有无用的、需要倍加关注的大幅度信号，因此要想使接收机正常工作，ADC的有效噪声系数要按这两种信号的极端情况(即有用信号最小、无用信号达到最大值)来计算。对于小的模拟输入信号，ADC的噪声基底中占支配地位的是热噪声和量化噪声，决定了ADC的噪声系数(NF)。

      实际上，小信号条件下的ADC有效噪声系数一经确定，模拟电路(RF或IF)的级联噪声系数也就随之确定。ADC前级电路的最小功率增益应满足接收电路的噪声系数要求，通常该功率增益值以ADC过载前接收机所能容许的最大阻塞电平或最高干扰电平为上限。在BTS中，如果不采用自动增益控制(AGC)，ADC的动态范围一般无法同时满足电路噪声系数(接收机灵敏度)和最大阻塞两方面的要求，AGC电路可以放在RF级或IF级电路中，也可在两级电路中同时包含AGC电路。

      MAX1418系列的其它产品对fINPUT = fCLOCK/2的基带应用特别适用。当转换器工作在这个频率范围内，采用这些基带特性极佳的器件，将具有最佳的动态范围。这些产品中包括针对65Msps时钟速率的MAX1419及针对80Msps时钟速率的MAX1427，它们的基带SFDR (无杂散动态范围)均可达到94.5dBc。

      表1所列是MAX1418的主要技术参数：
