Maxim的高线性混频器：MAX9993 & MAX9982

在接收电路中，混频器往往承受对性能要求更加严格的较大的输入信号。理想状态下，混频器输出信号的幅值和相位与输入信号的幅值和相位成正比，而且这种比例关系与LO信号无关。根据这一假设，混频器的幅度响应与RF输入呈线性关系，且与LO输入信号无关。

然而，混频器的非线性会产生一些不希望的混频信号，称之为杂散响应，这些杂散信号是由到达混频器RF端口、并不希望出现的信号产生的IF频段的响应。无用的杂散信号将干扰有用的RF信号的工作，混频器的IF频率可由下式给出：

fIF = ± mfRF ± nfLO这里，IF、RF和LO分别是各自端口的信号频率，m和n是将RF和LO信号混频后的谐波阶数。

集成(或有源)平衡混频器(比如Maxim的MAX9993和MAX9982)，由于其性能优于无源混频方案而备受关注。当m或n为偶数时,平衡式混频器能够抑制一定的杂散响应，2次谐波性能更加优异。理想的双平衡混频器可以抑制m或n (或两者)为偶数的所有响应。在双平衡混频器中，IF、RF和LO端口之间都是相互隔离的。采用设计合理的非平衡变压器,混频器可以在IF、RF和LO频带交迭。MAX9993和MAX9982特点包括：低噪声系数，内含LO缓冲器，低LO驱动，允许两路LO输入的LO开关，极好的LO噪声特性等,此外,在RF和LO端口还集成有RF非平衡变压器。

Maxim的这些混频器内都嵌有LO噪声性能极好的LO缓冲器，降低了对LO电源的要求。通常LO噪声与电平较高的输入阻塞信号相混合会降低接收灵敏度。MAX9993和MAX9982内含低噪声LO缓冲器，可在出现阻塞时减轻对接收灵敏度的影响。例如，假设VCO输入信号的边带噪声是-145dBc/Hz，MAX9993的LO噪声特性的典型值是-164dBc/Hz，这样复合边带噪声就只下降了0.05dBc/Hz到-144.95dBc/Hz。采用这种方法，用户不仅为混频器提供一个电平较低的LO信号，还能确保接收机的混频特性不会因MAX9993内置LO缓冲器的性能而降低。

此外，还有一种棘手的2阶杂散响应，也称为半中频(1/2 IF)杂散响应，对于低端注入，混频器阶数为：m = 2、n = -2；对于高端注入，混频器阶数为：m = -2、n = 2。低端注入时，引起半中频寄生响应的输入频率比希望的RF频率低fIF/2 (图4)。所希望的RF频率为1909MHz与1740MHz的LO频率进行混频，得到的IF频率为169MHz。虽然，CDMA的RF和IF载波频宽为1.24MHz，但在这里表示成一个频率为中心载频的单频信号。在这个例子中， 1824.5MHz频率的无用信号造成了169MHz的半中频杂散成份：

验证：
2 x fHalf-IF - 2 x fLO =
2 x (fRF - fIF/2) - 2 x (fRF - fIF) =
2 x (fRF - 2 x fIF/2) - 2 x fRF + 2 x fIF = fIF

由此可得到：
2 x 1824.5MHz - 2 x 1740MHz = 169MHz

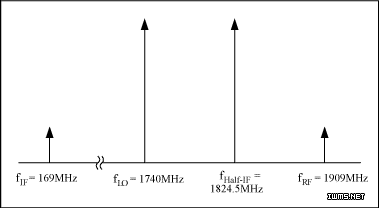

图4. 有用fRF, fLO, fIF与无用fHalf-IF频率的位置

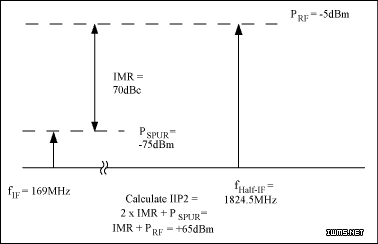

抑制总量(也称为2x2杂散响应)可根据混频器的第二截点IP2来预测，图5给出了2x2 IMR或杂散值(来自Maxim的MAX9993数据资料)。注意：图中信号电平是用输入IP2 (IIP2)性能计算的混频器输入电平。

具体的计算公式如下：

IIP2 = 2 x IMR + PSPUR = IMR + PRF
= 2 x 70dBc + (-75dBm) = 70dBc + (-5dBm)
= +65dBm

由于Maxim的MAX9982 900MHz有源滤波器提供的典型杂散响应2RF - 2LO为65dBc，因此，其IIP2的计算方法如下：

IIP2 = 2 x IMR + PSPUR = IMR + PRF
= 2 x 65dBc + (-70dBm) = 65dBc + (-5dBm)
= +60dBm
