ARM9微控制器的软硬件平台设计

文章摘要： （1） 存储器系统 NAND Flash存储器。通过LPC3180内部集成的MLC/SLC NAND控制器直接外接多级或单级 NAND Flash器件。本系统选用ST NAND256R3A，其32 MB存储空间可满足存放系统引导程序、嵌入式操作系统内核和文件系统的大小要求。 SDRAM存储器。系统选用2片16位MICRON SDRAM，并联构建32位SDRAM存储器系统。 32 MB SDRAM空间，可满足嵌入式操作系统以及上层应用程序的运行要求。 SD卡插槽。系统通过LPC3180内部集成的SD卡接口，提供SD卡

ARM9微控制器的软硬件平台设计,标签：电路设计,http://www.88dzw.com

      （1） 存储器系统

      NAND Flash存储器。通过LPC3180内部集成的MLC/SLC NAND控制器直接外接多级或单级 NAND Flash器件。本系统选用ST NAND256R3A，其32 MB存储空间可满足存放系统引导程序、嵌入式操作系统内核和文件系统的大小要求。

      SDRAM存储器。系统选用2片16位MICRON SDRAM，并联构建32位SDRAM存储器系统。 32 MB SDRAM空间，可满足嵌入式操作系统以及上层应用程序的运行要求。       　　

      SD卡插槽。系统通过LPC3180内部集成的SD卡接口，提供SD卡插槽，可用于SD存储卡外扩，作为外部存储空间。

      （2）  外围通信接口

       UART接口。LPC3180内部集成了标准UART模块和高速UART模块，符合550工业标准。系统外扩了UART1/7、UART2和UART5，用于实现基本的串行通信功能；同时，UART5可用于系统启动时的外部程序下载。       　　

      USB接口。LPC3180内部集成了USB host、USB device以及 USB OTG控制器，通过外部USB收发模块Philips ISP1301外扩 USB host接口A、USB device接口B以及USB OTG接口 AB。

      （3）  其他外围模块

      系统通过I2C接口外扩了一个简易的字符型LCD显示模块，用于应用程序运行结果显示；同时，为了简化硬件系统设计，系统的以太网模块通过 USB host接口A以软件方式实现外扩。

      3  系统关键模块设计

      3.1  NAND Flash存储器模块

       LPC3180内部集成了MLC/SLC NAND控制器，通过外部引脚可直接外接多级或单级NAND Flash 器件，如图3所示。需要注意的是MLC和SLC NAND控制器通过引脚复用，使用相同的接口与 NAND Flash相连，且同一时刻只允许开启其中一个控制器，因此在系统上电后必须通过配置FLASH_CTRL寄存器选择要使用的NAND控制器。在闲置状态时，也可通过写寄存器关闭NAND控制器，以降低功耗。NAND Flash存储器模块是整个系统主要的静态数据存储空间，用于存储系统启动过程中的加载程序，因此在LPC3180系统设计中是必不可少的。

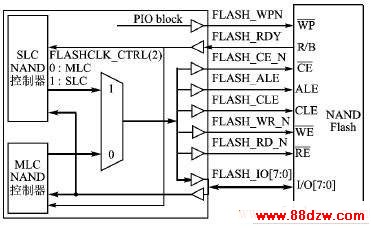

                                                        图3  NAND Flash接口连接图

       3.2  USB接口模块

      LPC3180内部集成USB控制模块，但不包括USB物理层，系统通过外接USB收发模块ISP1301实现USB的物理层接口。图4是USB接口连接图。LPC3180内部通过AHB从设备总线配置USB控制器，可工作在全速(12 Mb/s)和低速 (1.5 Mb/s)两种模式下。
