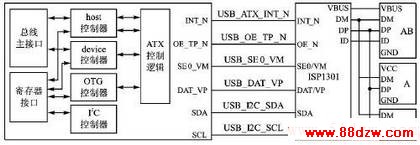

图4 USB接口连接图
4 软件系统设计
软件系统组成包括系统引导程序Bootloader，嵌入式操作系统以及上层应用程序。其中Bootloader是运行于操作系统之前的引导程序，主要任务是完成系统启动之前必要的硬件初始化和操作系统加载；操作系统是整个嵌入式平台的核心程序，主要功能是高效地管理和分配底层硬件资源，并为上层应用程序提供与硬件细节无关的系统调用接口。
软件系统设计必须与硬件平台紧密结合。LPC3180采用NAND Flash作为整个系统的程序存储区域，在系统启动时通过片上 ROM的bootstrap程序,从NAND Flash加载并执行外部引导程序来实现整个系统的启动步骤。因此，整个软件系统采取了图5所示的设计结构。

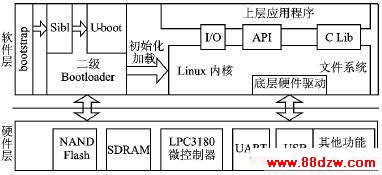

图5 软件系统结构框图
（1） 系统引导程序 Bootloader
由于启动过程首先从片内的bootstrap程序开始，因此系统采取二级Bootloader设计，包括第一级Sibl和第二级 Uboot。
其中Sibl是bootstrap加载并执行的第一个引导程序，在程序大小上受到bootstrap加载的限制，因此设计上尽量做到了小型化和功能专一。它除了完成最基本的硬件初始化以外，主要功能是实现其他程序(包括Uboot)从NAND Flash的加载，完成下一级Bootloader运行之前的内存地址空间分布。
第二级Bootloader采用功能强大的sourceforge开源软件Uboot。Uboot的主要功能是完成嵌入式操作系统启动前的底层硬件初始化，并为Linux内核提供启动参数，最终引导操作系统Linux内核启动。另外,为了实现程序镜像文件编程写入 NAND Flash，Uboot嵌入了一个NAND子系统，通过Uboot的用户命令行实现对NAND Flash的读/写操作，可将程序镜像写入NAND Flash指定的地址空间。
（2） 嵌入式操作系统
