LPC3180内部集成了ARM926EJS处理器内核，带存储器管理单元MMU，支持多数主流嵌入式操作系统。系统通过编写板级支持代码，移植了 Linux2.6.10作为平台操作系统，利用稳定的Linux2.6内核实现任务调度、进程管理、内存管理等功能，同时，针对Linux的可配置性，对内核进行裁剪和硬件驱动代码添加，系统实现了一个小型但功能强大的内核程序，适应了嵌入式系统存储资源相对紧缺的状况。

      5  系统启动流程分析

      由上面的软件结构组成分析可知，整个系统启动流程分为3个步骤：      　　

      ①  系统上电后，首先从片上ROM固化的bootstrap程序执行。bootstrap用于完成外部引导程序下载并跳入执行。bootstrap运行过程首先读输入引脚GPIO_01。如果GPIO_01置为高，则从NAND Flash下载程序引导系统启动；如果置为低，则依次检测USB接口和UART5接口，通过外部连接下载引导程序。系统通过设置GPIO_IO跳线来控制 bootstrap启动过程，本例将GPIO_01置为高，从NAND Flash下载程序。      　　

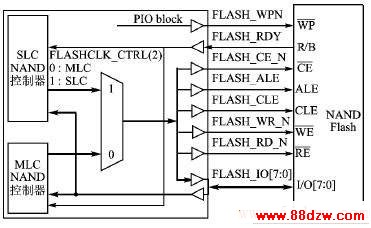

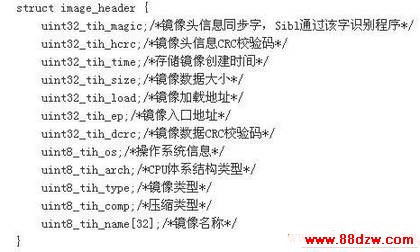

      ②  系统启动的第二阶段是运行bootstrap下载的引导程序Sibl。Sibl完成系统必要的初始化后，从NAND Flash加载镜像程序到指定的SDRAM空间。镜像程序在起始位置添加了64字节的头信息，用于Sibl识别和加载，头信息数据结构如下：

      　　

       Sibl从NAND Flash起始地址开始搜索。如果读到镜像同步字ih_magic，则识别镜像程序，并根据偏移地址读取程序大小ih_size和加载地址 ih_load，将程序加载到指定的SDRAM空间；加载完成后根据CRC校验码ih_dcrc对SDRAM数据进行CRC检测；最后根据镜像类型 ih_type判断镜像是否可执行，若可执行，则跳入镜像入口地址ih_ep，否则Sibl继续搜索NAND Flash镜像程序。      　　

      镜像程序使用U-boot提供的工具mkimage添加头信息，命令格式如下：

      mkimage-A arch-O os-T type-C comp-a addr-e ep-n name-d data_file image        　　

      ③   完成Sibl加载后，内存空间分布如图6所示，系统进入启动流程的第三阶段U- boot。U-boot完成Linux内核镜像的解压缩和操作系统启动前的初始化，最终跳入内核入口地址，完成对Linux的引导。

                                                  图6  系统启动过程内存空间分布图

       6  系统性能分析

      系统构建提供了一个完整的LPC3180嵌入式软硬件平台，下面对LPC3180浮点运算能力进行测试和分析。测试方法是使用一个浮点运算密集的算法，用 ADS编译器分别编译使能硬件VFP和软浮点运算两个版本的测试程序，并在不同的CPU时钟频率下比较运行时间，结果如表1所列。
