      嵌入式应用系统设计包括硬件平台和软件平台两部分。前者是以嵌入式微控制器/微处理器为核心的硬件系统；后者则是围绕嵌入式操作系统构建的软件系统。两者在设计上是密不可分的，并且需要在设计之间进行权衡优化，根据实际应用进行外扩和裁剪。

      基于ARM926EJS内核的LPC3180内部集成了丰富的外设资源，为嵌入式系统构建提供了很大的设计空间。本文结合笔者开发LPC3180嵌入式平台的实际经验，将具体介绍该系统的实现、结构组成和实验结果。

      1  LPC3180芯片特性介绍
       LPC3180是Philips公司新推出的一款ARM9微控制器。它采用90nm工艺技术，片内集成ARM9EJS处理器内核，具有高计算性能、低功耗的特性，这使得在很多对功耗敏感的嵌入式应用场合中仍能使用高性能的ARM9微控制器。LPC3180内核正常工作电压为1.2V，在低功耗模式下可降至 0.9 V；同时，LPC3180作为一款新型的32位微控制器，其新特性还包括：

      ◆  片内集成向量浮点(VFP)协处理器。LPC3180的浮点运算单元有3条独立的流水线，支持并行单精度或双精度浮点加/减、乘/除以及乘累积运算，完全兼容IEEE754标准，适用于高速浮点运算场合。

      ◆ 片内集成USB OTG控制模块，同时支持与便携USB主设备或USB外设相连，可用于与PDA、读卡器和打印机等设备直接相连，而无需PC机介入。

      ◆ LPC3180采用多层的AHB总线系统，为各个主模块提供独立的总线，包括CPU的指令总线和数据总线、2套DMA控制器数据总线以及1套USB控制器数据总线。       　　

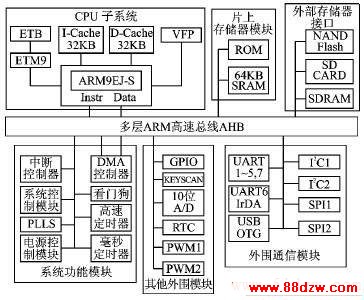

      LPC3180的内部架构如图1所示。        　　

                                                                图1  LPC3180内部架构

      LPC3180的其他特性包括： 内部集成MLC/SLCNAND控制器、SDR/DDR SDRAM控制器、SD 卡接口，UART、SPI、I2C外围通信模块，以及高速/毫秒定时器、RTC、看门狗定时器、10位ADC等其他功能模块。

      2  硬件平台设计

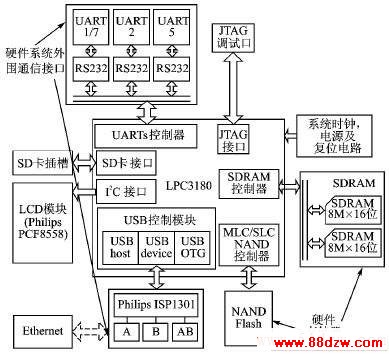

          以LPC3180为核心的硬件平台设计框架如图2所示。

                                                      图2  LPC3180硬件平台设计框图
